简要描述：700X型水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门，由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微型过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压力使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
产品型号
压力
口径
材质
产品分类
相关新闻

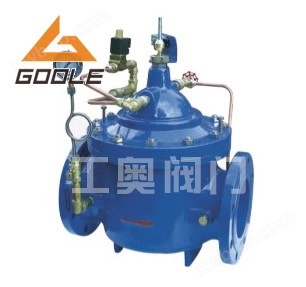

一、700X水泵控制阀的产品概述
700X型水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门，由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微型过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压力使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
二、700X水泵控制阀的工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
三、700X水泵控制阀的应用
本产品利用电磁导阀控制，不需要其他装置和能源，节约能源。保养简便，停泵平稳，广泛应用于高层建筑、生活区等供水管网系统及城市供水工程。
四、700X水泵控制阀的技术参数
1.压力等级：1.0/1.6/2.5MPa
2.工称通径：DN50-DN600
3.壳体试验压力：P=1.5PN
4.密封试验压力：P=1.1MPa
5.适用介质：水
6.适用温度：0-80℃

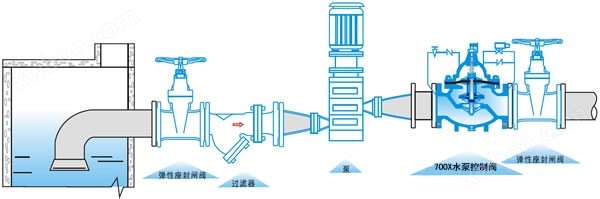

五、700X水泵控制阀的安装示意图
