500X持压泄压阀

简要描述：一、500X泄压/持压阀的产品概述 500X泄压/持压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、500X泄压/持压阀的产品概述

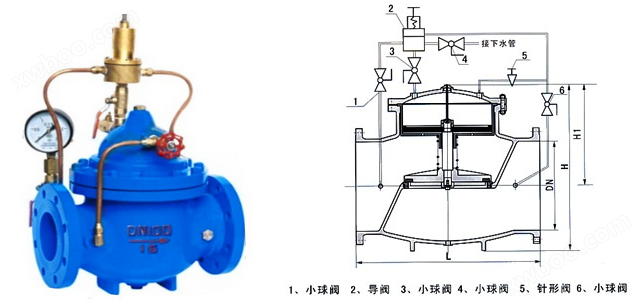

500X泄压/持压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以做泄压阀又可以做持压阀用。做泄压阀用时，可维持供水路压力在设定的安全值之下，保持主阀上游供水压力。

当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。

当导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭，主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定值，导阀开启，主要控制室降压，主阀开启，开始供水，即保持了上游水压。做持压阀用时，球阀C常闭或用丝堵换下。

500X泄压/持压阀利用水力控制，不需要其它装置或能源，保养简便，一阀多用。广泛应用于高层建筑、生活区供水管网及城市供水工程。

二、500X泄压/持压阀的技术参数

1.压力等级：1.0/1.6/2.5MPa

2.工称通径：隔膜式DN20-DN300

活塞式DN300-DN600

3.壳体试验压力：P=1.5PN

4.密封试验压力：P=1.1MPa

5.适用介质：水

6.适用温度：0-80℃

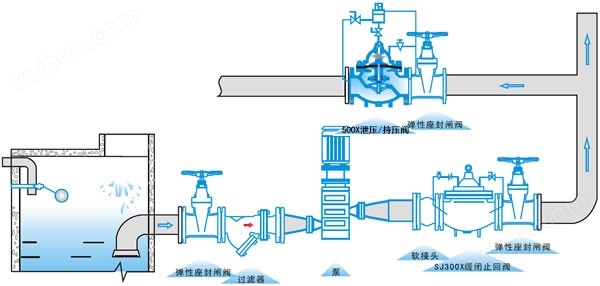

三、500X泄压/持压阀的安装示意图
