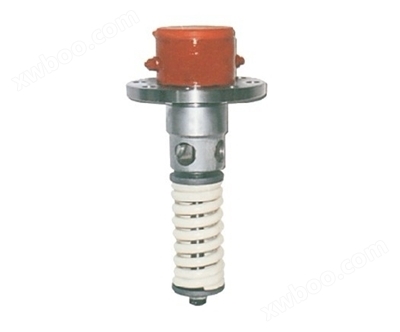

ANA42F内装式安全阀

简要描述：一、ANA42F内装式安全阀产品概述 ANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ANA42F内装式安全阀产品概述

ANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。

二、ANA42F内装式安全阀产品结构特点

其弹簧是直接裸露在外面的，缺点一是在运输、安装的过程中容易损坏，而且很容易被介质腐蚀，导致整定压力不准确，严重时弹簧断裂，介质从阀口处泄漏，发生不可预料的后果。缺点二是当内装式安全阀在开启或关闭时，下弹簧座与弹簧的伸缩引起的快速移动在液相介质中产生很大的阻力，同时可能会产水击现象，直接影响到阀门的整定压力、启闭压力、开启高度、回座密封性等性能。

三、ANA42F内装式安全阀主要零部件材料

No	零件名称	材料
1	阀　瓣	碳钢
2	密封垫	聚四氟乙烯
3	阀　体	碳钢
4	阀　杆	1Cr18Ni9Ti
5	阀　座	碳钢
6	支　架	碳钢

四、ANA42F内装式安全阀主要外形及连接尺寸

公称通径DN(mm)	尺寸
公称通径DN(mm)	L	D	D1	D2	do	b	f	Z-d	≈H
50	95	160	125	100	34	20	3	4-18	376
80	99	235	190	149	52	25	4.5	8-22	512

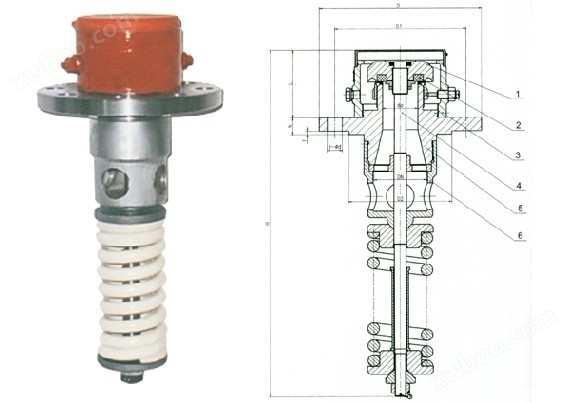

五、ANA42F内装式安全阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
