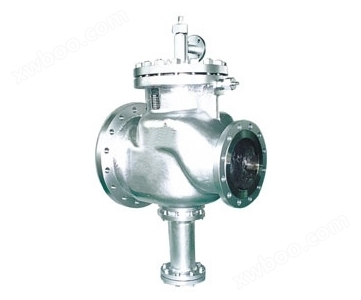

F2-250-400主安全阀

简要描述：一、F2-250/400主安全阀产品概述 F2-250/400主安全阀是一种新颖结构的安全阀，它主要和冲量安全阀GA49H-16CDN40/50配套使用于电站汽轮机的管线上，当管线压力超过允许值时，冲量安全阀先开启，主阀随之开启；压力降至安全值时，冲量关闭，主安全阀同步关闭，对管线和汽轮机起到安全保护作用，该阀适用温度：≤425℃

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、F2-250/400主安全阀产品概述

F2-250/400主安全阀是一种新颖结构的安全阀，它主要和冲量安全阀GA49H-16C DN40/50配套使用于电站汽轮机的管线上，当管线压力超过允许值时，冲量安全阀先开启，主阀随之开启；压力降至安全值时，冲量关闭，主安全阀同步关闭，对管线和汽轮机起到安全保护作用，该阀适用温度：≤425℃。具有动作精度高、重复性好、回座快、不泄漏、工作寿命长、工作稳定可靠等优点。

二、 F2-250/400主安全阀主要特点

1、采用活塞结构；

2、主阀设有缓冲阀，减少密封面损坏；

3、密封面采用硬质合金设计，坚固耐用。

三、F2-250/400主安全阀主要执行标准

设计规范：GB/T 12243

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：GB/T 12242

产品标识：GB/T 12220

供货规范：JB/T 7928

四、F2-250/400主安全阀主要整定压力等级表

公称压力 (MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0
16.0	10.0～13.0	13.0～16.0

五、F2-250/400主安全阀主要性能参数表

型号		铸钢型 F2-205/400-C	15CrMo1V合金钢型 F2-205/400-V
口径范围		进口DN250/出口DN400
适用温度		≤425°C	≤540°C
适用介质		蒸汽	蒸汽
材料	1、阀体	WCB	15CrMo1V
	2、阀盖	WCB	12Cr1MoVA
	3、活塞	2Cr13	304SS
	4、阀瓣	2Cr13	17-7PH
	5、活塞	2Cr13	15CrMo1V
	6、活塞环	304SS	304SS
	7、弹簧	50CrVa	50CrVa
	8、阀杆	2Cr13	304SS
	9、保护罩	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金	堆焊Co基硬质合金
