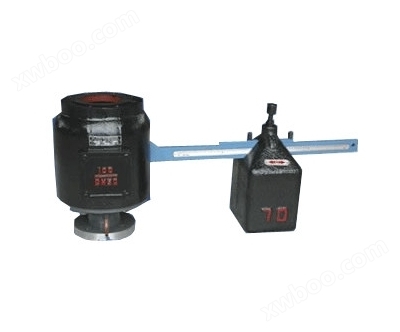

GA42H单杠杆安全阀

简要描述：一、GA42H单杠杆安全阀产品概述 GA42H单杠杆安全阀适用于工作温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS

关于安全阀的选型原则

阀门编号说明——安全阀型号编制方法

安全阀应该怎样校验和调整

安全阀基本知识大全

详细介绍

一、GA42H单杠杆安全阀产品概述

GA42H单杠杆安全阀适用于工作温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。

二、GA42H单杠杆安全阀主要零部件材料表

序号	零件名称	材料
1	阀座	WCB
2	阀瓣	2Cr13
3	重锤	铸铁
4	阀体	碳钢/铬钼钢
5	阀杆	2Cr13
6	杠杆	碳钢
7	导向套	不锈钢

三、GA42H单杠杆安全阀主要外形尺寸表

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸
		do-z	L	H	出口法兰式					出口承插式
		do-z	L	H	DN’	D2’	D1’	D’	n-M	d1	K2	K3	D3
1.6	50	40×1	840	412	125	175	200	235	8-M16	120	145	162	190
2.5	50	40×1	840	412	125	175	200	235	8-M16	120	145	162	190
4.0	50	40×1	840	412	125	175	200	235	8-M16	120	145	162	190
6.4	50	40×1	840	420	125	175	200	235	8-M16	120	145	162	190
10.0	50	40×1	840	420	125	175	200	235	8-M16	120	145	162	190

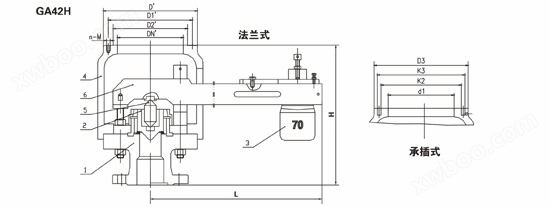

四、GA42H单杠杆安全阀主要结构图

客户订货须知：

GA42H双杠杆安全阀主要安装说明：

1、各种单杠杆安全阀GA42H型都应垂直安装。

2、单杠杆安全阀GA42H型出口处应无阻力，避免产生受压现象。

3、单杠杆安全阀GA42H型在安装前应专门测试，并检查其官密封性。

4、对使用中的单杠杆安全阀GA42H型应作定期检查。
