锻钢波纹管截止阀

简要描述：锻钢波纹管截止阀介绍： 锻钢波纹管截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
不锈钢针型阀的作用
水泵控制阀厂家：新型多重功能水泵控制阀原理
详细介绍
锻钢波纹管截止阀介绍：
锻钢波纹管截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。锻 钢波纹管截止阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替 代不了的特点。

锻钢波纹管截止阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠 绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连 接，全焊密封。客户有特殊要求时也可采用全焊透连接。

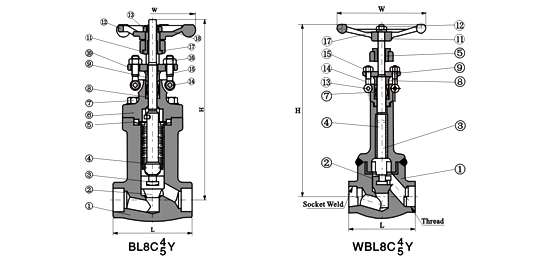

锻钢波纹管截止阀结构：

自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS￡Y）
相关压力：
·800LB
锻钢波纹管截止阀 800Lb





锻钢波纹管截止阀标准材质细表



序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)

波纹管
SS
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料压套
A276420
A182F304
10
填料压板
A216WCB
A351CF8
12
阀杆螺母
A276420

手轮
A197
13
锁紧螺母
A1942H
A1944
A1948
A1948M

销钉
A276420
A182F304

活节螺栓
A193B7
A193B16
A193B8
A193B8M

螺母
A1942H
A1944
A1948
A1948M

垫圈
SS
14
铭牌
SS
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃～425℃
—29℃～550℃
—29℃～200℃



寸(MM)和重量(KG)



NPS
缩径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全径

3/8"
1/2"
3/4"
1"
11/4"
11/2"
L1
79
79
92
111
120
120
140
L
79
79
92
111
120
152
172
H(开)
220
220
225
244
321
321
347
W
100
100
100
125
160
160
180
重量
螺栓式
3.2
3.0
4.8
7.9
11.0
16.8
25.2
焊接式
3.0
2.8
4.8
7.0
9.6
13.5
20.25



客户订购须知：

客户订购的锻钢波纹管截止阀请告是否带有附件，以便我们正确选型。如果使用单位选择用锻钢波纹管截止阀请按型号直接向工奥销售部门订购，如果客户使用的产品有附加要求或者使用环境复杂时，您可以提供您的设计图纸和相关参数，由本公司的技术工程师为您把关。
