自洁式排气过滤器

简要描述：型号： GCQ 口径： DN50-700 压力： 0.6~5.0(150Lb~600Lb) 材质：铸钢、不锈钢

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

Y型过滤器原理

详细介绍

型号：	GCQ	口径：	DN50-700
压力：	0.6~5.0(150Lb~600Lb)	材质：	铸钢、不锈钢，过滤网为304，过滤网目数以客户要求为标准。

工作原理：
水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，使用寿命及效率大大降低。仅在系统最高点设置排气阀效果不佳，当压力减少时被溶于水中气体会重新形成气泡，尤其在水泵前会有大量气体分离出来。
自洁式排气过滤器利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入自洁式排气过滤器时，体积扩大，流速急剧降低，水中气泡分离上升至聚气区，小气泡吸附在分离板上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降，通过分离板后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯有较小的振动，能将个别贴附在滤芯外侧的污物振落，达到自洁的目的。

功能与使用范围:
自洁式排气水过滤器为多功能系统部件，具有压差自动报警功能、气水分离功能又有过滤功能。过滤器自洁能力强，不用经常清扫过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效的排除，以充分发挥和保证水质的清洁。该产品广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。

安装与使用
1）安装时应注意使壳体上的箭头方向（水平或向下与介质的流动方向一致）
2）最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行
3）过滤器与水处理器设备配套使用时，应安装在水处理设备进水口之前

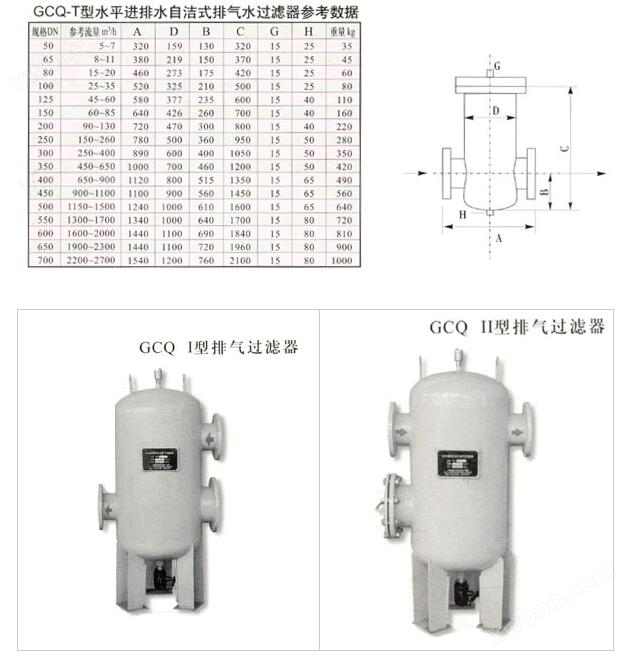

主要技术参数
（1）压力范围：0.6、1.0、1.6MPa;
（2）最高使用温度：95℃;
（3）规格型号：DN80-DN600；
（4）流量范围：15-2800m3/h
（5）过滤网常用规格：8、10、14、20、30、 70、150目/寸
（6）排气率：99%
（7）排污率：99%
（8）特殊规格按用户要求特制。

产品特点
●立式、卧式随意，占空间面积小；
●进出口夹角有0°，90°，180°，270°。任意角度，机房布置灵活
●有自洁滤网功能，不需开盖清理滤网
●能排除水中气泡和溶于水中的空气，减少系统腐蚀，保护水泵叶轮；
●减少系统腐蚀，保护水泵叶轮
●容纳污垢容量大
●部件阻力小
●污物增加系统阻力不变
●形式多，有T型、直角型、Ⅰ型、Ⅱ型各种形式
