波纹管蒸汽疏水阀

简要描述：结构特点： 1.金属波纹管弹性元件在65-110之间可自动调节，还可对排放温度进行手动调整

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

结构特点：

1.金属波纹管弹性元件在65-110之间可自动调节，还可对排放温度进行手动调整。

2.自动排放空气，无气堵，压力波动时，不影响疏水阀的正常工作。

3.有直通式、角式和法兰连接，体积小，安装方便，可任意角度安装。

4.该疏水阀内件全部采用不锈钢材质，耐腐蚀性强，使用寿命长。

主要用途：

该疏水阀广泛应用于采暖设备，优点是能够充分利用热能，特别适用于蒸汽伴热管线。

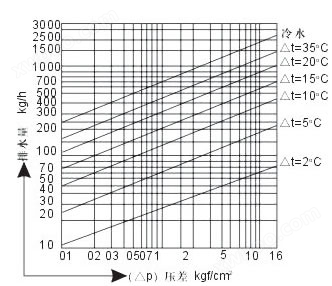

排水量表：

● △ t 为排水温度与饱和凝结水温度之差，温度（ △ t ）增加，排量随之增加。
● 该阀出厂前疏水温度已调节在 95 ℃ 左右，如需改变疏水温度或排量时，可打开防护帽，松开锁紧螺母，调节旋转螺钉。顺时针旋转阀芯前进，疏水量减少，疏水温度降低；逆时针旋转，阀芯后退，疏水量增大，疏水温度上升，调整后将锁紧螺母拧紧。

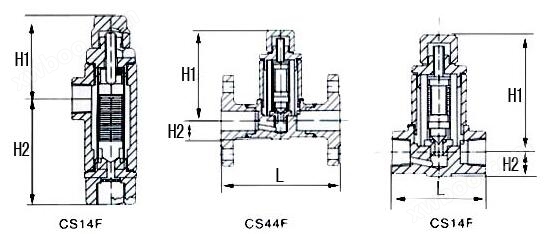

型号规格外型尺寸表

产品型号	能径	连接方式	工作压力范围 (Mpa)	排水温度调节范围 (℃)	最高允许温度	阀体材料	外型尺寸
产品型号	能径	连接方式	工作压力范围 (Mpa)	排水温度调节范围 (℃)	最高允许温度	阀体材料	L	H1	H2	W
CS14F-16C (角式)	15	螺纹	0.01-1.6	60-120	220	WCB		61.5	79
	20							61.5	79
	25							61.5	79
CS14F-16C (直通式)	15	螺纹	0.01-1.6	60-120	200	WCB	90	110	30	42
	20						90	110	30	42
	25						95	110	33	46
CS44F-16C	15	法兰	0.01-1.6	60-120	220	WCB	150	24.5	165	42
	20						150	24.5	165	42
	25						160	24.5	165	46
	32						210	143	31	61
	40						230	147	35	61
	50						230	151	39	61
