杠杆浮球式蒸汽疏水阀

简要描述：结构特点和用处：杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为0℃，能使加热设备达到最佳工作效率

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

结构特点和用处：

杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为 0℃，能使加热设备达到最佳工作效率；杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏；它的最低工作压力0.01Mpa，最大背压率≤85%；内部带有排气装置，杠杆浮球式蒸汽疏水阀采用自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。

采用新型阀机构（新 SCCV 关闭方式），具有优良的密封性和耐久性。
平衡双阀座设计，比一般的疏水阀体积小而排量大，在特大排量场合更能发挥优越性。
内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

广泛用于石油、化工、食品、造纸、冶金等行业大型蒸汽设备及高压灭菌、空调设备、干燥机、各种大型热交换器等。

工作原理

该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。

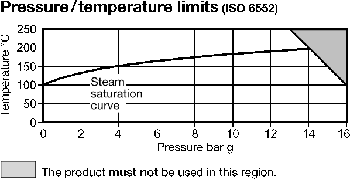

性能指标：

灰色区域：示意该产品禁用。

主要技术参数：

公称压力	PN16
PMA最高允许压力	16bar g @ 120℃
TMA最高允许温度	250℃ @ 13bar g
TMI最低允许温度	-10℃
PMO最大工作压力*	14bar g
TMO最大工作温度	250℃ @ 13bar g
TMIO最低工作温度	0℃
△PMX 最低工作压差	FT14-4.5 4.5bar
	FT14 -10 10bar
	FT14 -14 14bar
最高冷态测试压力	24bar g
