热动力圆盘式疏水阀

简要描述：结构特点和用处：圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

结构特点和用处：

圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

1.圆盘式疏水阀体积小，重量轻，不受安装位置的限制。
2.内件材质均为不锈钢件，经久耐用，耐腐蚀。
3.可采用全不锈钢材质，在室外不怕冷冻，能耐水击，耐过热。
4.圆盘式疏水阀过冷度为 8 ℃，漏汽率小于实际排量 3% ，最大背压 50% 。
5.结构简单，安装维修方便。

工作原理

圆盘式疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

主要技术参数：

公称压力	PN63
PMA最高允许压力	63bar g
TMA最高允许温度	400℃
TMI最低允许温度	-10℃
PMO最大工作压力*	42bar g
TMO最大工作温度	400℃
TMIO最低工作温度	0℃
△PMX 最低工作压差	0.25bar
最高冷态测试压力	95bar g

主要零件材料：

零件名称	零件材料
阀体阀盖	铸钢 / 不锈钢
内件	不锈钢

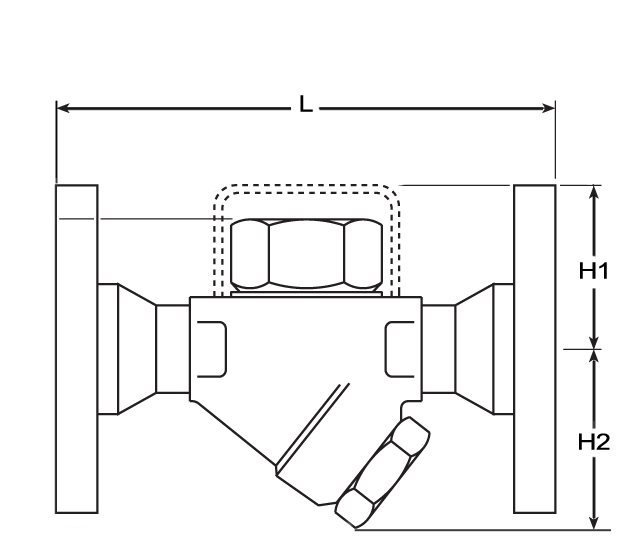

连接尺寸：

型号	DN (mm)	连接方式	尺寸
型号	DN (mm)	连接方式	L	H1	H2
TD42F	15	法兰	150	58	47
	20	法兰	150	58	47
	25	法兰	160	62	43
	32	法兰	210	78	52
	40	法兰	230	80	55
	50	法兰	230	80.5	64.5
	65	法兰	280	100	82
	80	法兰	310	118	92
	100	法兰	460	128	102
