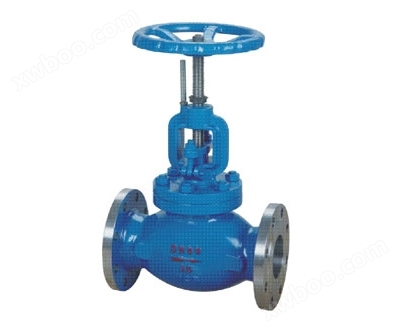

TJ40H手动调节阀

简要描述：一、TJ40H手动调节阀产品概述 TJ40H手动调节阀主要用于城市集中供热、区域供热、循环水工程、热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用，可取代节流孔板，是一种改变孔径的节流装置，介质温度：≤425℃

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、TJ40H手动调节阀产品概述

TJ40H手动调节阀主要用于城市集中供热、区域供热、循环水工程、热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用，可取代节流孔板，是一种改变孔径的节流装置，介质温度：≤425℃。

TJ40H手动调节阀具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

二、TJ40H手动调节阀设计安装标准

产品型号：TJ/S40/10H-16、25

公称通径：DN15~500

法兰标准：GB4216 GB9115.8-88 JB/T79-94

结构长度：GB12221-89

压力试验：GB/T13927-92

安装方式：法兰连接

压力等级：PN10、PN16、25

工作温度：0℃～425℃

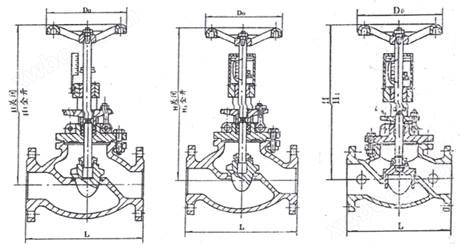

三、TJ40H手动调节阀示意图

四、TJ40H手动调节阀主要零部件材料

零件材料	阀体、阀盖、填料压盖	阀杆、阀瓣、密封圈	指示盘、阀杆螺母、螺帽套
材料	灰铸铁、铸钢、不锈钢	不锈钢	黄铜

五、TJ40H手动调节阀主要外型尺寸（法兰连接尺寸：PN10按GB4216标准，PN16、PN25按JB/T97-94标准）

型号	尺寸（MM）
型号	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
TJ40H-10 TJ40H-10	L													622	698	787	914
	H													914	914	968	968
	H1													1074	1074	1168	1168
	D0
TJ40H-16 TJ40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25	L	130	150	160	180	200	230	290	310	350	400	480	600
	H	160	160	182	192	250	264	380	413	466	540	623	687
	H1	172	172	195	210	273	290	426	468	530	613	698	777
	D0	65	65	80	80	120	120	200	200	240	260	360	400
TJ10H-10 TJ10H-16C TJ10H-25	L	90	100	120	140	170	200
	H	150	160	182	192	250	264
	H1	160	170	197	207	270	284
	D0	80	80	80	90	100	120
