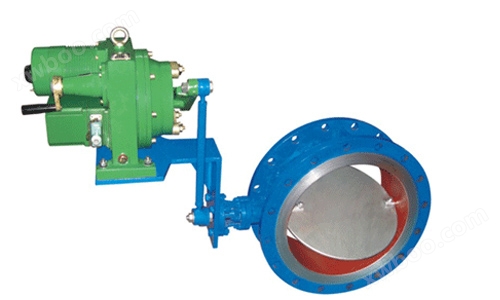

ZAJW电动调节蝶阀

简要描述：一、ZAJW型电动调节蝶阀概述 ZAJW型电动调节蝶阀由DKJ角行程电动执行机构和蝶阀组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZAJW型电动调节蝶阀概述

ZAJW型电动调节蝶阀由DKJ角行程电动执行机构和蝶阀组成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。非密封型电动空气调节蝶阀,电动空气调节蝶阀,非密封型蝶阀。ZAJW型电动调节蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。本公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

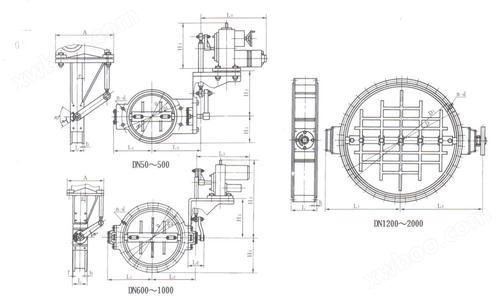

二、ZAJW型电动调节蝶阀构造图

三、ZAJW型电动调节蝶规格与技术参数

公称通径mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	1000	1200	1400	1600	1800	1900	2000
额定流量系数kv	85	225	340	500	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000	123000	136000
配用电动执行机构型号	DKJ
公称压力(MPa)	0.6
介质温度℃	常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）
转角范围	平行闸板0～700,倾斜阀板0～600
流量特性	近似百分比
接管法兰	按JB78-59中对夹式法兰连接
动作时间	25
阀体材质	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

四、ZAJW型电动调节蝶执行机构主要技术参数

型号	DJK-110	DJK-210	DJK-310	DJK-410	DJK-510
输入信号	DC0～10mA,DC4-20mA
输入电阻Ω	200
输出转角0	0～90
输出力矩N.m	40	100	250	600	1600
电源	220V,50Hz

五、ZAJW型电动调节蝶主要技术性能指标

项目	指标值
基本误差％	±8.0
回差％	6.0
死区％	5.0
额定行程偏差％	4.0
允许泄漏量L/H	平行阀板：2×10-2×额定容量，倾斜滑板：5×10-3×阀的额定流量

六、ZAJW型电动调节蝶允许压差与执行机构选型

公称通径 mm	配用执行机构
	DJK-110		DJK-210		DJK-310		DJK-410		DJK-510		DJK-610
	00	700	00	700	00	700	00	700	00	700	00	700
50	28.1	1.948
80	11.0	0.488
100	7.127	0.252
125	3.19	0.128	8.08	0.325
150	2.21	0.075	5.60	0.189
200	0.983	0.031	2.512	0.079
250					4.05	0.103
300					2.33	0.059
350					1.75	0.037
400							2.648	0.060
450							2.120	0.042
500							1.718	0.031
600							0.927	0.0178
700							0.682	0.0098
800									1.14	0.020
1000									0.619	0.0103
1200											0.504	0.016
1400											0.371	0.0106
1600											0.251	0.0076
1800											0.177	0.005
1900											0.151	0.0042
2000											0.129	0.0036

七、ZAJW型电动调节蝶外形尺寸

公称通径	D	D1	A	e	b	L	L1	L2	L3	H1	H2	H3	n-d	配执行机构
50		110	245	30		60	92	139	357	55	299	270	4-14	DKJ-210
80	125	150	245	30		60	92	139	357	62.5	299	270	4-18	DKJ-210
100	145	175	245	30	12S	60	102	149	357	72.5	299	270	4-18	DKJ-210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8-18	DKJ-210
150	200	225	245	30	12	60	130	181	357	100	299	270	8-18	DKJ-210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8-18	DKJ-210
250	310	335	300	36	14	70	197	258	507	155	340	298	12-18	DKJ-310
300	362	395	300	36	14	80	227	283	507	181	340	298	12-23	DKJ-310
350	412	445	300	36	14	80	252	290	507	206	340	298	12-23	DKJ-310
40	462	495	365	45	16	100	296	348	529	231	400	381	16-23	DKJ-410
450	518	550	365	45	16	100	321	371	529	259	400	381	16-23	DKJ-410
500	558	600	365	45	16	100	346	396	529	284	400	381	16-23	DKJ-410
600	755	706	365	45	30	150	480	418	530	377.5	863	482	20-25	DKJ-410
700	860	810	365	45	32	150	530	531	530	430	863	482	24-25	DKJ-410
800	975	920	420	51	34	200	595	586	681	487.5	917	480	24-30	DKJ-410
1000	1175	1120	420	51	36	200	735	721	681	587.5	917	480	28-30	DKJ-510
1200	1400	1340		60	45	250	906	980					32-34	DKJ-510
1400	1575	1520		60	25	300	965	1012					36-30	DKJ-610
1600	1785	1730		60	25	350	1065	1112					40-30	DKJ-610
1800														DKJ-610
1900	2100	2020		60	25	350	1217	1315					44-30	DKJ-610
2000				60										DKJ-610
