ZAZS电动高压角型调节阀

简要描述：一、ZAZS电动高压角型调节阀概述 ZAZS电动高压角型调节阀，由DDZ型直行程电动执行机构和角型阀两部分组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZAZS电动高压角型调节阀概述

ZAZS电动高压角型调节阀，由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

该高压调节阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。

电动角型调节阀适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。

二、ZAZS电动高压角型调节阀阀体

型式：角型单座铸造球型阀

公称通径：20、32、40、50、65、80、100、125、150、200mm

公称压力：PN1.6、4.0、6.4MPa

法兰标准：JB/T79.1-94～79.2-94等

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上阀盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

三、ZAZS电动高压角型调节阀阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、ZAZS电动高压角型调节阀执行机构
型式：电动执行机构（如DKZ型执行机构）
电源：220V或380V
输入信号：4-20mA或0-10V·DC
输出信号：4-20mA·DC

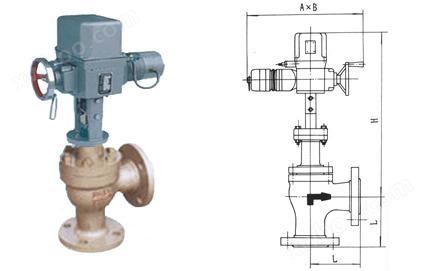

五、ZAZS电动高压角型调节阀示意图

六、ZAZS电动高压角型调节阀技术参数
