详细介绍

DGT型气动蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

一、DGT型气动蝶阀特点

1、DGT型气动蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

2、DGT型气动蝶阀采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。

3、DGT型气动蝶阀它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。

4、DGT型气动蝶阀按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。

二、DGT型气动蝶阀阀内组件

阀芯型式：阀板
流量特性：直线性或等百分比持性
材料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯，可调比：100：1

三、DGT型气动蝶阀执行机构

气缸形式：单缸式或双缸式气缸工作压力：0.4~0.7MPa 气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC

四、DGT气动蝶阀规格性能表

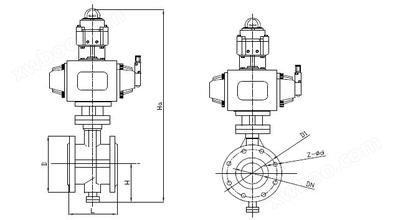

五、DGT型气动蝶阀结构示意图

六、型号编制说明
