详细介绍

一、ZJHM气动套筒调节阀介绍

ZJHM气动套筒型调节阀因为其稳定性好、维护简单而广泛应用，可设计成平衡式消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，可选择多弹簧气动薄膜机构或电动执行机构等。ZJHM气动套筒型调节阀广泛用于电力、冶金、石油、化工、医药、锅炉、轻工业及其他行业的自动控制系统中。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

二、ZRHP电动单座调节阀系列标准规格

本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。

三、ZJHM气动套筒调节阀标准规格

阀体型式：直通铸造球型阀体
阀芯型式：平衡式套筒型阀芯
公称通径：DN25~300 NPS 1〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构、活塞式执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆

四、ZJHM气动套筒调节阀型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	J:气动薄膜执行机构 H:气动活塞执行机构	H直行程	M:标准型套筒调节阀 MF:软密封套筒调节阀 ML:单级笼式调节阀 MT:两级笼式调节阀 MG:带散热型套筒调节阀 MV:波纹管型套筒调节阀 MD:低温型套筒调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN25= DN252 NPS1〞= NPS 1〞
如：Z型气动薄膜套筒调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHM-16C DN50

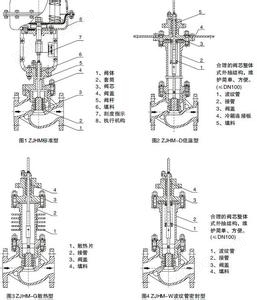

五、ZJHM气动套筒调节阀构造图

六、ZJHM气动套筒调节阀性能

流量特性		直线、等百分比、快开
可调范围		50:1
额定CV值		等百分比CV10~1400 ，直线CV11~1500
允许泄漏量		硬密封平衡式:II级（0.5% 阀额定容量）软密封平衡式：V级
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点偏差%	±2.5	±2.5
	额定行程偏差%	≤2.5	≤2.5

七、ZJHM气动套筒调节阀选用参数表

阀座直径（mm）		25	32	40	50	65	80	100		125	150	200	250	300
额定流量系数Cv	等百分比	10	16	25	40	63	100	160		250	400	630	1000	1400
额定流量系数Cv	直线	11	17.6	27.5	44	69	110	176		275	440	690	1100	1500
公称通径	行程	可选流量系数Cv（★标准型 ●推荐 ○定制）
DN25	16 mm	★
DN32	25 mm	○	★
DN40		○	●	★
DN50		○	●	●	★
DN65	40mm		○	○	○	★
DN80			○	○	○	●	★
DN100			○	○	○	●	●	★
DN125	60mm					○	○	○		★
DN150							○	○		●	★
DN200							○	○		●	●	★
DN250	100mm									○	●	●	★
DN300	100mm										○	●	●	★
气动执行机构膜片有效面积Ae (cm2)		ZHA/B-23				ZHA/B-34			ZHA/B-45				ZHA/B-56
气动执行机构膜片有效面积Ae (cm2)		350				560			900				1600
作用方式	弹簧范围	金属密封允许压差（MPa）
气开	20-100KPa	3	2.25	2.25	1.95	2.36	2.04	1.67		1.41	1.41	1.14	0.65	0.55
	40-200 KPa	6.4	6.4	6.4	6.4	6.4	6.4	6.4		6.4	6.4	6.4	1.55	1.4
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	6.4		6.4	6.4	6.4	4.08	4.08
气关	20-100KPa	1.5	1.13	1.13	0.98	1.18	1.02	0.84		0.71	0.71	0.57	0.65	0.55
	40-200 KPa	4.5	3.38	3.38	2.93	3.54	3.06	2.51		2.12	2.12	1.71	1.8	1.55
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	5.85		4.94	4.94	4	4.08	3.65
