ZMA(B)M气动套筒调节阀

简要描述：ZMA(B)M气动薄膜套筒调节阀概述 ZMA(B)M型气动薄膜套筒调节阀普遍使用的一种气动执行器

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZMA(B)M气动薄膜套筒调节阀概述

ZMA(B)M型气动薄膜套筒调节阀普遍使用的一种气动执行器，它采用平衡式阀芯结构，轴向不平衡力小，稳定性好，阀杆不易产生振动，允许压差大、噪声低、流通能力较大、适应性强而使于流量大、压差大、泄漏量要求不高的场合(在大部分应用场合可代替单、双座调节阀)。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。调节阀】在具体选择时，可做如下考虑: (1) 阀芯形状结构：主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。(3) 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。(4) 介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。(5) 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

一、气动薄膜套筒调节阀调节机构主要技术参数

公称通径mm	25	40	50	65	80	100	150	200	250	300
额定流量系数kv	2;3.2 5;8;10	25 16	40 25	63 40	100 63	155 100	370 250	580 400	900 630	1300 1000
公称压力MPa	0.6 6.4
行　程mm	16	25		40		60			100
流量特性	直线等百分比
介质温度℃	-20～200、-40～+250(常温型) -40～315（中温型）
法兰尺寸	铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式	法兰密封面按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质	HT200,ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀体材质	ZMA(B)M:1Cr18Ni9;ZMA(B)M2;阀塞密封面嵌聚四氟乙烯 ZMA(B)M3 ：阀塞密封面堆焊硬质合金
上阀盖型式	普通式（常温型），热片式（中温型）

二、气动薄膜套筒调节阀调节构造图

三、气动薄膜套筒调节阀执行机构主要技术参数

型　号	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	280	400	630	1000	1600
行　程mm	16	25	40	60	60
弹簧范围KPa	20～100；40～200、20～60、60～100、80～240

四、气动薄膜套筒调节阀主要技术性能指标

项目		指标值
基本误差％	不带定位器	±5.0
基本误差％	带定位器	±1.0
回差％	不带定位器	3.0
回差％	带定位器	1.0
死区％	不带定位器	3
死区％	带定位器	0.4
允许泄漏量L/h		5×10-3×阀额定容量

五、气动薄膜套筒调节阀允许压差

供气压力 MPa	弹簧压力 KPa	公称通径
供气压力 MPa	弹簧压力 KPa	25	40	50	65	80	100	150	200	250	300
0.14	20-100	4.3	3.9	3.9	4.3	3.3	2.7	1.8	1.3	1.3	1.1
0.24	40-200	8.6	7.8	7.8	8.6	6.6	5.4	3.6	2.6	2.6	2.2

注：使用条件为阀杆在介质流出端关闭时P2=0状态下。

可配附件

定位器限位开关　电/气转换器　手轮　压力表电磁阀空气过滤减压器

六、主要零件材料及推荐使用温度范围

零件名称	材料	温度范围	备注
阀体上下阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
阀塞、套筒、阀杆	1Cr18Ni9	-250～550℃
上下膜盖	A3钢板
支架、顶盘	HT200
压缩弹簧	60Si2Mn
波纺薄膜	5806胶夹480D尼龙66网眼布
填料	聚四氟乙烯	-40～200℃
	碳纤维	-120～350℃
	柔性石墨	-200～600℃

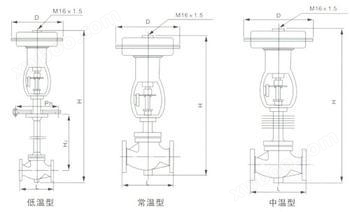

七、ZMA(B)M气动薄膜套筒调节阀外形尺寸

公称通径 DN	行程	L		H				H1
		PN MPa		常温型		中温型
		1.6	6.4	气开	气关	气开	气关
25	280	185	200	714	672	867	825	110
40	325	220	235	825	773	974	922	131
50	325	250	265	825	773	974	922	131
65	410	275	295	1141	1043	1300	1202	171
80	410	300	320	1158	4060	1326	1228	189
100	410	380	400	1200	1102	1367	1269	209
150	495	530	550	1471	1348	1696	1575	275
200	600	780	810	2081	1895	2316	2130	390
250	600	780	810	2081	1895	2316	2130	390
300	600	880	950	2195	2010	2431	2245	450
