ZSPQ型气动活塞式切断阀

简要描述：一、ZSPQ气动活塞式切断阀产品概述 ZSPQ气动活塞式切断阀是气动单元组合仪表中的执行单元

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZSPQ气动活塞式切断阀产品概述

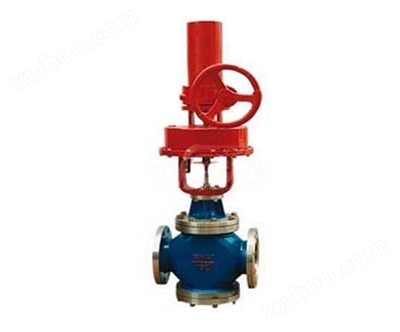

ZSPQ气动活塞式切断阀是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。ZSPQ气动活塞式切断阀具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

二、ZSPQ气动活塞式切断阀主要零部件材料

零件名称	材料
阀体、阀盖	ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封垫	1Cr18Ni9夹石棉板
蜗杆	45
O型密封圈	耐油橡胶
压缩弹簧	60Si2Mn
支架	HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞	HT200
推杆	2Cr13

三、ZSPQ气动活塞式切断阀主要技术参数

公称通径mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径mm	26	43	43	52	62	79	94	115	145	166	216	可与本公司商洽生产
额定流量系数Kv	6.5	10	15	25	40	65	100	150	260	350	540	可与本公司商洽生产
公称压力Mpa	4.0(JB/T79·2-94)
行程mm	16			25		40			60
介质温度℃	-16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
流量特性	两位快开式
配执行机构	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法兰尺寸、型式	按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
阀体材质	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

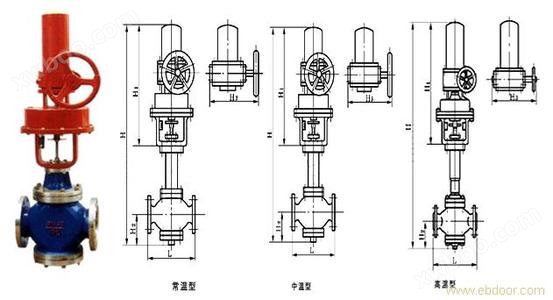

四、ZSPQ气动活塞式切断阀结构图

五、ZSPQ气动活塞式切断阀执行机构主要技术参数

型号	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直径mm	150	200	300	400
有效面积cm2	175	305	700	1245
行程mm	16	25	40	60
进气孔螺纹	M16×1.5	M20×1.5		M24×2
最大输出力N	7200	12800	29300	5200
可配附件	空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力Kpa	500

六、ZSPQ气动活塞式切断阀主要性能指标

公称通径mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量滴/min	软密封	0
	硬密封	1	3				5			7		9
切断时间S		1～2					2～4
额定行程偏差%		+10

注：泄漏量试验介质为水

七、ZSPQ气动活塞式切断阀主要外形尺寸及连接尺寸

公称通径	L	H2	带手轮				不带手轮
公称通径	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915	570	280	89	808	463	65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358
