V230W型自力式温度调节阀

简要描述：一、V230W自力式温度调节阀概述 V230W自力式温度调节阀主要由控制阀及温控器组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、V230W自力式温度调节阀概述

V230W自力式温度调节阀主要由控制阀及温控器组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。V230W自力式温度调节阀具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础

二、V230W自力式温度调节阀主要零件材料

阀体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti

阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

平衡波纹管：1Cr18Ni9Ti

温包：H62、1Cr18Ni9Ti

毛细管：H62、1Cr18Ni9Ti

接头：35、1Cr18Ni9Ti

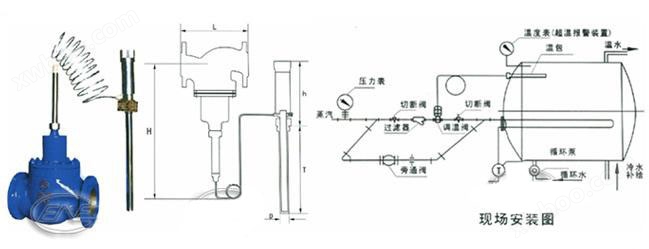

三、V230W自力式温度调节阀构造图

四、V230W自力式温度调节阀主要参数

公称通径D（mm）		15	20	25	32	40	50	65	80	100	125	150	200
公称压力PN（MPa）		1.6、4.0
额定流量系数Kv	单座	5	7	11	20	30	48	75	120	190	300	480	760
	双座			12	22	33	53	83	132	209	330	528	836
	套筒			11	20	30	48	75	120	190	300	480	760
额定行程L（mm）		6			8	10	14		20				35
允许最大压差（MPa）		1.6								1.5		0.5
温度调节范围（℃）		0～70、50～120、100～170、150～220、200～270
调节精度（%）		±5
允许超载值（℃）		分别为上述温度调节范围上限加50
使用环境温度（℃）		-40～+80
安装接头		G1"
毛细管长度（m）		3、5、8
允许泄漏量	硬密封 (1/h)	双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级)
允许泄漏量	软密封(m1/min)	0.15	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75
