自力式温控阀

简要描述：自力式温控阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温控阀、三通分流温控阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

自力式温控阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温控阀、三通分流温控阀。不同用途的自力式温度调节阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。

下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度始终保持在设定温度值的允许范围内。

自力式温控阀主要零部件材料表

序号	零件名称	材料
1	阀体	ZG230-45	ZG1Cr18Ni9Ti
2	阀座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
3	阀芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
4	波纹管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
5	平衡波纹管	1Cr18Ni9Ti
6	温包	H62	1Cr18Ni9Ti
7	毛细管	H62	1Cr18Ni9Ti
8	安装接头	35	1Cr18Ni9Ti

自力式温控阀主要技术参数和性能指标表

公称通径DN (mm)			15	20	25	32	40	50		65	80	100	125	150	200	250
公称压力PN(Mpa)			1.6 -4.0
额定流量系数（KV）	单座		5	7	11	20	30	48		75	120	190	300	480	760	1100
	双座				12	22	33	53		53	132	209	330	528	836	1210
	套筒			7	11	20	30	48		75	120	190	300	480	760	1100
额定行程(mm)					6	8	10	14			20				35
允许最大压差(Mpa)			1.6									1.0	0.5
温度调节范围(°C)			0~70、50~120、100~170、150~220、200~270
调节精度（%）			±5
允许超载值（°C）			分别为上述温度调节范围上限加50
使用环境温度（°C）			-40~+80
安装接头（M）			G1”
毛细管长度（M）			3、5、8
允许泄漏量		硬密封（l/h）	双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV）
		软密封（ml/min）	0.15	0.15	0.15	0.30	0.30	0.45		0.60	0.90	1.70	4.0	4.0	6.75	11.10
固有流量特性			快开
工作温度℃			≤300
适合介质			气体、蒸汽、低粘度液体
法兰尺寸、型式			PN10-16：GB9113-88凸式；PN40：GB9113-88凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度			按GB12221-89标准
传感器型号			T01						T02
温度传递系数(mm/℃)			0.8
时间反应常s			120
传感器直径(mm)			温包:25；护套:28
温包材质			黄铜

自力式温控阀主要介质与温度的关系表

阀体材质	公称压力（MPa）	介质温度℃
		≤150	≤200	≤250	≤300	≤350	≤400	≤425	≤450
		最大工作压力（MPa）
HT200	1.0	1.0
HT200	1.6	1.6	1.5
ZG230-450	1.6	1.57	1.52	1.44	1.28	1.12	0.88	0.72
ZG1Cr18Ni9Ti	1.6	1.6	1.6	1.4	1.25	1.1	1.0	0.9	0.75
ZG0Cr18Ni12Mo2Ti	4.0	4.0	4.0	3.6	3.2	2.8	2.5	2.2	1.9
ZG0Cr18Ni12Mo2Ti	6.4	6.4	6.4	5.6	5.0	4.5	4.0	3.6	3.0

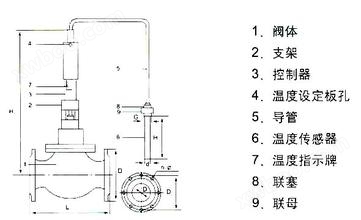

自力式温控阀结构图

ZZWP自力式温控阀工作原理

自力式温控阀由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。

ZZWP自力式温控阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合
