V130D05-V131D05自力式流量调节阀

简要描述：自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置，依靠被调介质自身的压力变化进行自动调节流量的节能产品，具有测量、执行、控制的综合功能

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置，依靠被调介质自身的压力变化进行自动调节流量的节能产品，具有测量、执行、控制的综合功能。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。广泛适用于城市供热、供暖系统及石油、化工、冶金、轻工等工业部门自控系统。本自力式调节阀产品可用于非腐蚀性(最高温度200℃)的液体、气体和蒸汽等介质的流量控制。

该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品。

自力式流量调节阀其特点有：

1、无需外加驱动能源的节能型自控系统．设备费用低；

2、结构简单．维护工作量小；

3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；

4、指挥操作型较直接作用型动态响应快。精度高，可调比大；

5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。

型号

流量调节阀：V130D05(硬密封) V131D05(软密封)

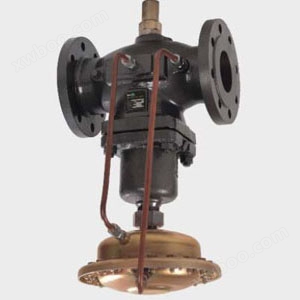

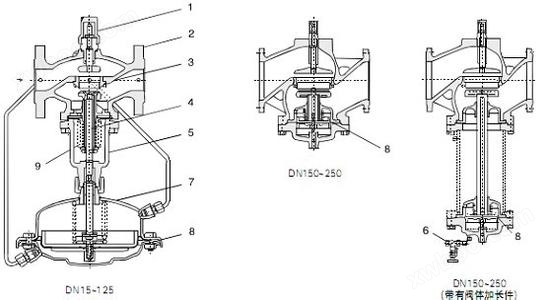

自力式流量调节阀示意图

自力式流量调节阀控制阀主要技术参数

公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数Kvs		4	6.3	8	16	20	32	50	80	125	160	280	320	400
公称压力MPa		1.6；4.0
有效压力下最大流量（m3/h）	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125	180	250
有效压力下最大流量（m3/h）	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180	-	-
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高工作温度 ℃		≤140
最高工作温度 ℃		硬密封配隔离罐≤200										配隔离罐加长件≤200
压力平衡元件		波纹管										滚动膜片
法兰标准		ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材质		铸铁；铸钢；铸不锈钢
阀芯材质		不锈钢,软密封为不锈钢镶嵌橡胶圈
最高工作压力		公称压力(注意△Pmax及工作压力与工作温度的关系)

自力式流量调节阀执行器主要技术参数

有效面积（cm2）	250	630
有效压力(MPa)	0.02；0.05
允许上下膜室之间压差(MPa)	0.4	0.15
材质	膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维
控制管线、接头	铜管或钢管

自力式流量调节阀性能指标

控制精度		±5％
允许泄漏量（在规定试验条件下）	软密封	4×10-4额定容量
	硬密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

自力式流量调节阀允许压差

公称通径DN		15	20	25	32	40	50	65	80	100	125	150	200	250
最大允许压差△P(MPa)	PN16	1.6								1.5		1.2	1.0
	PN40	2.0

自力式流量调节阀外形尺寸及重量

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L mm	130	150	160	180	200	230	290	310	350	400	480	600	730
B mm	121	212	238	238	240	240	275	275	380	380	295	325	372
φR mm	263										380
H mm	150										520
约重（kg）	21	23	24	27	31	36	47	55	74	93	118	178	261
