ZZY型自力式压力调节阀

简要描述：一、ZZY自力式调节阀介绍 ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZZY自力式调节阀介绍

ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有结构紧凑、重量轻、阀容量大、流量特性精确、拆装方便、动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。压力分段调节从15~250KPa。可按需要组合满足用户工况要求。用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通(一般场合)、长颈(压力调节范围大)、散热(温度350～550℃)。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式：膜片(普通膜片和增强膜片)、活塞、金属膜片(波纹管)。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

二、ZZY自力式调节阀标准规格

阀体型式：直通铸造球型阀体
阀芯型式：快开型阀芯
公称通径：DN20 ~300 NPS3/4〞~12〞
公称压力：PN16 ~64 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
阀盖形式：螺栓压紧式
填料：V型聚四氟乙烯
密封垫：金属夹石墨密封
执行机构：薄膜自力式、活塞式自力式、
表面涂漆：绿色丙稀酸聚胺酯磁漆

三、ZZY自力式调节阀型号编制

ZZY	结构形式	-公称压力	阀体材质	-作用方式	-冷凝器	-压力调节范围(KPa)	-公称通径
Z系列自力式调节阀	P:单座自力式调节阀 M:套筒自力立式调节阀	PN16=16 CL150LB=150 LB	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	B:阀后压力控制 K:阀前压力控制	无：不带 C：带冷凝器	15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500	DN50= DN50 NPS2〞=NPS2〞
如：单座自力式调节阀，公称压力PN16，WCB材质，阀后调压，不带冷凝器，压力范围120-220KPa,口径DN50 型号为：ZZYP-16C-B-120~220-DN50

四、ZZY自力式调节阀主要零件材料

零件名称	材料
阀体	ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9、0Cr18Ni12Mo2Ti(堆焊Stellite)、PTFE
阀座	1Cr18Ni9、0Cr18Ni12Mo2Ti(堆焊Stellite)
阀杆	1Cr18Ni9、0Cr18Ni12Mo2Ti
橡胶膜片	丁腈、乙炳、氟、耐油橡胶或0Cr18Ni9Ti
膜盖	Q235、Q235涂PTFE
填料	聚四氟乙烯、柔性石墨

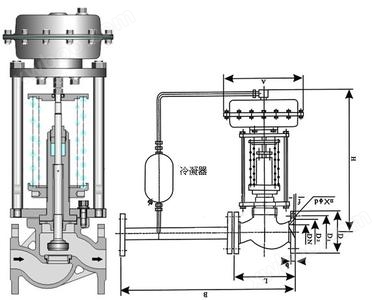

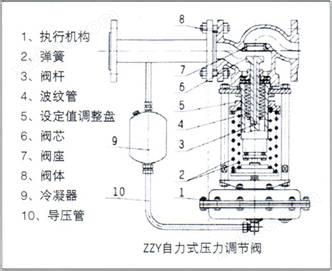

五、ZZY自力式调节阀结构示意图

六、ZZY自力式调节阀性能及选用参数表

公称通径（DN）		20	25			32	40			50			65	80			100			125		150				200		250			300
额定流量系数（KV）		7	11			20	30			48			75	120			190			300		480				760		1100			1750
额定行程（mm）		8				10				14			20				25			40						50		60			70
公称压力		PN 16、40、64 CLASS150LB~300LB
压力调节范围（Kpa）		15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制压力尽量选择在调节范围中间值附件。
流量特性		快开
调节精度%		±5-10
使用温度		-40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃
允许泄漏量	硬密封（1/h）	单座：≤10-4阀额定容量（IV）级；套筒：≤5×10-4阀额定容量（II级）
	软密封（1/h）	0.15		0.30				0.45			0.60				0.90			1.7			4.0			6.75			11.10			16.0
减压比	最大	10
	最小	1.25
阀前压力的最小值
阀前压力KPa		30			50				100			150				200			250				300		350				400
阀后压力KPa		15-24			15-40				15-80			15-120				20-160			25-200				30-240		35-280				40-320
阀前压力KPa		450			500				550			600				650			700				750		800				850
阀后压力KPa		45-360			50-400				55-440			60-480				65-520			170-560				75-600		80-640				85-680
阀前压力KPa		900			950				1000			1250				1500			2000				2500		3000
阀后压力KPa		90-720			95-760				100-800			125-1000				150-1200			200-1600				250-2000		300-2400

需要查看更多的产品资料，或要求高质量印刷样本，请联系我们
