高加联成阀J761Y-200(高加出口阀)

简要描述：高加进出口四通阀主要零件材料：阀体：优质碳钢

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

高压高温闸阀工作原理和优点

导致阀体结合面渗漏的原因有哪些？怎么解决？

高压高温闸阀工作原理和优点

阀门选购时应注意的几点事项

详细介绍

高加进出口四通阀主要零件材料：

阀体：优质碳钢，阀盖：优质碳钢

阀杆：铬钼钢，密封圈：增强柔性石墨

阀瓣：硬质合金，阀座：硬质合金

填料：柔性石墨，支架：碳钢

高加进出口四通阀主要型号规格：

公称压力：PN 20.0，25.0，30.0mpa

公称通径：DN 175，225，275，300mm

高加出口止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质.

高加进出口四通阀结构特点：

1.阀门中腔采用压力自紧密结构，密封性好；

2. 阀门上部设计了手轮关紧结构，高加解列、检修时，旋下手轮顶紧阀瓣，可防止给水泄漏进入高加及导致密封面损坏，防止误操作而使给水进入高加，并在阀门因意外卡阻时也能够顺利关闭阀门；

3. 进口阀采用了外置活塞室结构，控制介质为凝结水，控制系统因在低温度、低压力、低压差下工作而具有较高的可靠性；

1、进口阀采用了外置活塞室结构，控制介质为凝结水，控制系统因在低温度、低压力、低压差下式作而具有较高的可靠性；
2、阀门上部设计了手轮关紧结构，高加解列、检修时，旋下手轮顶紧阀瓣，可防止给水泄漏进入高加、防止高压新式下的泄漏导致密封面损坏，防止误操作而使水进入高加，并可防止阀门因意外卡组而使阀瓣不能顺利关闭。

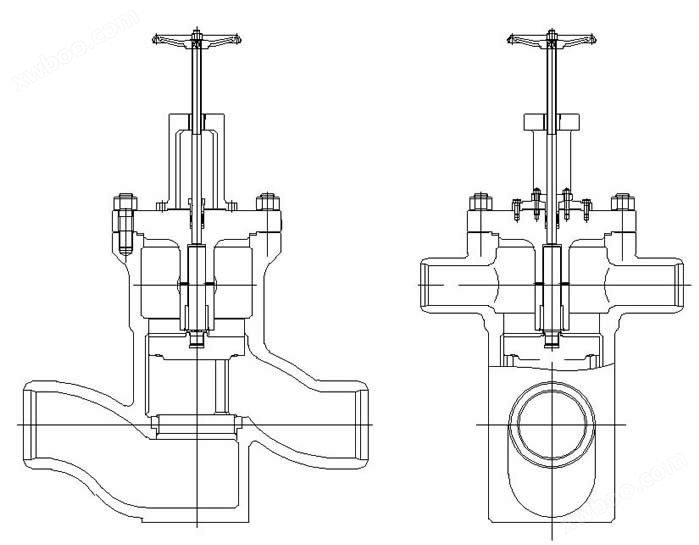

高加进出口四通阀(H62Y、高加出口止回阀)示意图如下：
