简要描述：Z560Y伞齿轮焊接闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门
产品型号
压力
口径
材质
产品分类
相关新闻
Z560Y伞齿轮焊接闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。 流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。
美标电站闸阀Z561Y-1500LB/2000LB/2500LB/3000LB/3500LB
■制造验收技术标准
1、制造验收技术条件按日本火力发电用阀标准的E101的规定。
2、阀门结构长度按E101的规定。
3、阀体焊接坡口按ANSl B16 25的规定或按用户提供的尺寸。
■美标电站闸阀Z561Y适用规范APPlicable specification
|
壳体材料Shellmaterial |
适用温度/℃Applicable temperature |
适用介质Applicable medium |
|
ASTM A216 WCB |
≤425 |
蒸汽、水 |
|
ASTM A217 WC1 |
≤450 |
|
|
ASTM A217 WC6 |
≤550 |
|
|
ASTM A217 WC9 |
≤590 |
|
■美标电站闸阀Z561Y主要零件材料 |
|
壳体材料Shell material |
材料牌号Mater…Designation |
|||
|
阀体 |
WOB |
WC1 |
WC6 |
WC9 |
|
闸板 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀盖 |
25 |
15CrMoVA |
12CrMoVA |
12CrMoVA |
|
WCB |
WCl |
WC6 |
WC9 |
|
|
阀杆 |
38CrMoVA |
38CrMoVA |
38CrMoVA |
38CrMoVA |
|
20CrlMolV1A |
20Cr1MoVA |
|||
|
填料 |
增强柔性石墨Flexible Graphite |
|||
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
|
阀杆螺母 |
ZQA19-4或A439 D2 |
|||
|
|

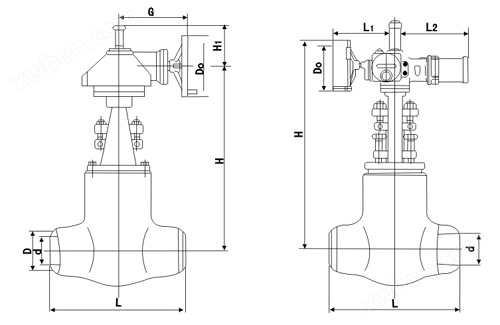

■美标电站闸阀Z561Y主要尺寸及重量Main dimensions and weight
|
公称通径 |
外形和尺寸和连接尺寸 |
重量/kg |
|||
|
d |
L |
H |
Do |
||
|
21/2 |
56 |
254 |
671 |
200 |
48 |
|
3 |
64 |
305 |
692 |
200 |
58 |
|
4 |
84 |
406 |
790 |
230 |
98 |
|
5 |
100 |
483 |
875 |
260 |
128 |
|
6 |
126 |
559 |
1055 |
360 |
215 |
|
8 |
158 |
711 |
1148 |
410 |
387 |
>
|
|
公称通径 |
外形和尺寸和连接尺寸 |
重量/kg |
|||
|
d |
L |
H |
Do |
||
|
21/2 |
46 |
330 |
639 |
200 |
70 |
|
3 |
54 |
368 |
680 |
230 |
90 |
|
4 |
70 |
457 |
805 |
260 |
142 |
|
5 |
86 |
533 |
965 |
360 |
191 |
|
6 |
104 |
610 |
1070 |
410 |
339 |
>
|
|
公称通径 |
外形和尺寸和连接尺寸 |
重量/kg |
|||
|
d |
L |
H |
Do |
||
|
21/2 |
50 |
330 |
640 |
200 |
50 |
|
3 |
60 |
368 |
690 |
230 |
82 |
|
4 |
80 |
457 |
806 |
260 |
134 |
|
5 |
96 |
533 |
984 |
360 |
174 |
|
6 |
118 |
610 |
1090 |
410 |
338 |
|
Z6 |
1 |
Y-3500Lb |
|
0 |
|
公称通径 |
外形和尺寸和连接尺寸 |
重量/kg |
|||
|
d |
L |
H |
Do |
||
|
3 |
44 |
440 |
745 |
260 |
196 |
|
4 |
56 |
540 |
860 |
300 |
283 |
■美标电站闸阀Z561Y主要尺寸及重量Mai n dimensi ons and wei ght
|
公称通径 |
外形尺寸和连接尺寸/mm Main externaiand connecting dimensions |
重量/kg |
|||||||||
|
d |
L |
H |
Do |
L1 |
L2 |
||||||
>
|
|||||||||||
|
21/2 |
56 |
330 |
520 |
200 |
140 |
243 |
93 |
||||
|
3 |
64 |
305 |
523 |
200 |
140 |
243 |
110 |
||||
|
4 |
84 |
406 |
599 |
508 |
198 |
281 |
168 |
||||
|
599 |
305 |
400 |
555 |
208 |
|||||||
|
5 |
100 |
483 |
678 |
508 |
198 |
281 |
189 |
||||
|
678 |
305 |
400 |
555 |
232 |
|||||||
|
6 |
126 |
559 |
793 |
305 |
410 |
565 |
358 |
||||
|
793 |
305 |
420 |
654 |
444 |
|||||||
|
8 |
158 |
711 |
813 |
305 |
410 |
565 |
517 |
||||
|
813 |
305 |
420 |
654 |
561 |
|||||||
|
10 |
200 |
864 |
988 |
457 |
440 |
688 |
852 |
||||
|
988 |
305 |
420 |
654 |
823 |
|||||||
|
12 |
250 |
991 |
1141 |
305 |
420 |
654 |
1122 |
||||
|
1158 |
457 |
440 |
688 |
1150 |
|||||||
|
14 |
280 |
1067 |
1249 |
610 |
690 |
|
1765 |
||||
|
16 |
318 |
1194 |
1351 |
610 |
690 |
|
2429 |
||||
|
18 |
360 |
1346 |
1535 |
610 |
690 |
|
2454 |
||||
|
1540 |
610 |
715 |
|
2524 |
|||||||
|
20 |
406 |
1473 |
1726 |
610 |
690 |
|
3334 |
||||
|
1731 |
610 |
715 |
|
3380 |
|||||||
|
22 |
450 |
1600 |
1921 |
610 |
690 |
|
4409 |
||||
|
1926 |
610 |
715 |
|
4648 |
|||||||
|
|||||||||||
|
21/2 |
50 |
33 |
540 |
200 |
140 |
243 |
202 |
||||
|
3 |
60 |
368 |
558 |
508 |
198 |
332 |
149 |
||||
|
4 |
80 |
457 |
654 |
305 |
400 |
555 |
245 |
||||
|
5 |
96 |
533 |
780 |
305 |
400 |
555 |
280 |
||||
|
780 |
305 |
410 |
565 |
323 |
|||||||
|
6 |
118 |
610 |
830 |
305 |
410 |
565 |
419 |
||||
|
8 |
148 |
762 |
960 |
305 |
410 |
565 |
626 |
||||
|
960 |
305 |
420 |
654 |
715 |
|||||||
|
10 |
180 |
914 |
1020 |
305 |
420 |
654 |
1020 |
||||
|
1024 |
457 |
440 |
688 |
1050 |
|||||||
|
12 |
222 |
1041 |
1150 |
457 |
440 |
688 |
1320 |
||||
|
1166 |
610 |
690 |
|
1358 |
|||||||
|
14 |
254 |
1118 |
1230 |
457 |
440 |
688 |
1810 |
||||
|
1240 |
610 |
690 |
|
1840 |
|||||||
|
16 |
294 |
1245 |
1330 |
610 |
690 |
|
270 |
||||
|
1350 |
610 |
715 |
|
2300 |
|||||||
