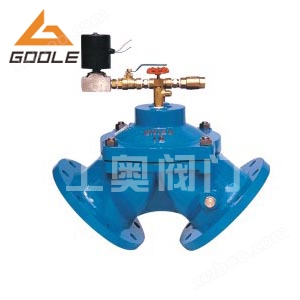

一、 HB100S角式隔膜排泥阀简介

HB100S角式隔膜排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部，用以排除池底沉定的泥和污物。角式隔膜排泥阀内部为尼龙强化橡胶隔膜，并设计为角型结构，利用污物的顺利排除，安装方便，使用寿命长。角式隔膜排泥阀，内部具有特殊强化隔膜片，不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用特点。角式隔膜排泥阀主要适用于水厂、水处理厂、做为排除水池泥沙及污物。

二、HB100S角式隔膜排泥阀压力相关数据

公称压力	壳体试验压力MPa	密封试验压力MPa
1.0	1.5	1.1
1.6	2.4	1.6

三、HB100S角式隔膜排泥阀主要零部件材质

零件名称	阀体、阀盖	阀瓣、弹簧	薄膜
材料	铸铁	不锈钢	尼龙强SX橡胶

四、HB100S角式隔膜排泥阀外形尺寸（法兰连接尺寸符合GB4216）

型号尺寸	H7B100S-0.6、HB100S-0.6
公称通径	H	D	D1	Z-∮d
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购HB100S角式隔膜排泥阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型HB100S角式隔膜排泥阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。
