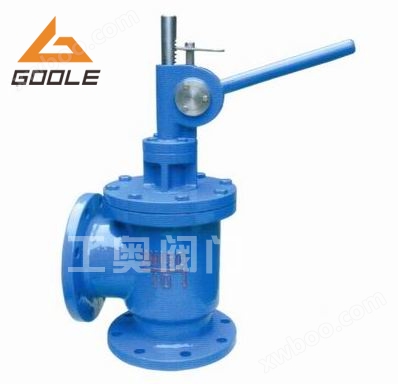

SD44X手动排泥阀

简要描述：SD44X手动排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

SD44X手动排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。也可安装在工作介质为水、气、油等工业管道中作截流用工作原理及性能: 本系列产品均由液压缸和角式截止阀两大部分组成，液压缸为动带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。

一、SD44X手动排泥阀工作原理：

SD44X手动排泥阀主要由主阀、齿轮箱、具轮手柄、档位等组成,工作时只要把手柄往下按定位就可以开启，相反就快速关闭。SD44X手动排泥阀其寿命达两年以上，开启速度快，一般在5秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无渗漏，以便维修更换，如配以电磁换向阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4－12台一排安装，同时起动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

二、SD44X手动排泥阀压力、温度及介质

公称压力	适用温度	手动型适用介质	阀标材料	阀瓣材料	阀体齿轮材料
PN1.0MPa	常温	水、污水、泥沙	不锈钢	衬胶板NBR	HT200

三、SD44X手动排泥阀主要材料：
1. 阀体：HT200
2. 阀架：HT200
3. 齿轮架：HT200
4. 阀杆：不锈钢
5. 齿轮：碳钢相关的其它排泥阀

四、SD44X手动排泥阀相关尺寸：

尺寸规格	D	D1	∮	L	H1	H	Z-∮	进液接管 G
80	195	160	210	135	115	330	4×18	1/2
100	215	180	240	145	125	360	8×18	1/2
150	280	240	315	185	155	450	8×23	1/2
200	335	295	400	220	185	545	8×23	1/2
250	390	350	460	250	215	610	12×23	1/2
300	440	400	555	280	240	680	12×23	1/2

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购SD44X手动排泥阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型SD44X手动排泥阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。
