J644/J744X液压、气动角式快开排泥阀

简要描述：J644X型/J744X型液压、气动角式快开排泥阀用途采用双腔隔膜传动机构替代活塞式结构，无运动磨损，寿命长

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

J644X型/J744X型液压、气动角式快开排泥阀用途采用双腔隔膜传动机构替代活塞式结构，无运动磨损，寿命长。膜片内部采用折叠形复合材料，大大提高了膜片的伸长率，延长了膜片的使用寿命，在阀门启闭过程中，不容易被拉断，而且能承受更高的压力。采用电动二位四通换向阀或手动二位四通或向阀集中控制，操作方便，阀门启闭灵活。此阀主要安装在个类沉淀池的底部壁外，用以排除池底的泥沙污物。

一、J644X型/J744X型液压、气动角式快开排泥阀工作原理及性能

J644/J744X液压、气动角式快开排泥阀产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。

二、J644X型/J744X型液压、气动角式快开排泥阀主要零件材质

型号	公称压力 PN（MPa）	壳体试验压力 PN（MPa）	隔膜传动介质	隔膜传动工作压力 PN（MPa）	介质温度
JM744X-10 JM644X-10	1	1.5	清水、气	0.15-1.0	0-80℃

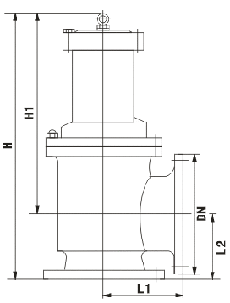

三、J644X型/J744X型液压、气动角式快开排泥阀主要主要外形尺寸

公称通径DN	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970

三、J644X型/J744X型液压、气动角式快开排泥阀产品安装图：

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购J644/J744X液压、气动角式快开排泥阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型J644/J744X液压、气动角式快开排泥阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。
