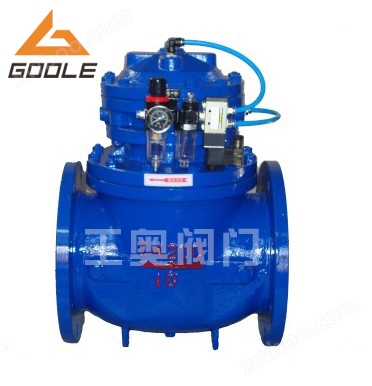

JM741X直式快开气动(液动、手动)排泥阀

简要描述：JM741X直式快开气动(液动、手动)排泥阀是由液压缸组件和直式截止阀组件，这两大组件组成，其中又分为气缸，膜片（活塞）、阀杆、阀瓣、上下支承座组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

JM741X直式快开气动(液动、手动)排泥阀是由液压缸组件和直式截止阀组件，这两大组件组成，其中又分为气缸，膜片（活塞）、阀杆、阀瓣、上下支承座组成。当动力（液体）由膜片（活寒）上部进入气动缸迫使活塞、膜片上行由阀杆带动阀瓣上行打开阀瓣排出污物和泥沙，完成此动作后再将动力转由活塞、膜片上部进入气缸迫使活塞、膜片下行来关闭阀瓣，用这强制关闭的阀瓣绝对不会产生漏水现象。

1、全开状态：当介质流入阀体内，液体从A进入，此时阀门上的1和4为打开状态，2和3为关闭状态，此时阀门为开启状态

2、全闭状态：当介质流入阀体内，液体从B进入，此时阀门上的2和3为打开状态，1和4为关闭状态，些时阀门为关闭状态

一、JM741X直式快开气动(液动、手动)排泥阀主要零件材质

阀体、缸体	活塞、阀瓣	L型皮碗	阀杆	O型圈	支承座
灰铸铁	灰铸铁	防水人造革	2Cr13	丁晴橡胶	铜

二、JM741X直式快开气动(液动、手动)排泥阀产品规格尺寸：

DN	D2	D1	D	n-фd	C	f	L	H	G
150	211	240	285	8×22	24	2	330	530	3/8
200	266	295	340	8×22	24	2	400	580	3/8
250	319	350	395	12×22	26	2	180	610	3/8
300	370	400	445	12×22	26	2	550	650	1/2
350	429	460	505	16×23	30	2	622	820	1/2
400	480	515	565	16×28	32	4	685	900	1/2
450	530	565	615	20×28	32	4	750	900	1/2
500	582	620	670	20×28	34	4	811	1100	1/2
600	682	725	780	20×31	36	5	935	1320	3/4
700	794	840	895	24×31	40	5	980	1370	3/4
800	901	950	1015	24×31	44	5	1120	1500	1

四、工奥阀门公司生产的排泥阀安装与维修：

1、工奥阀门公司生产各种液动、气动直式、角式快开排泥阀出厂前每只均按照GB/T13927-92的标准试压，并持续2分钟无渗漏方为合格品，使用时只需将外表及孔腔清洗干净，不必将阀门拆开和调整变动，就可直接安装使用。
2、工奥阀门备有各种规格的密封圈和O型圈同售，便于客户在维修阀门时更换，有问题请及时联系我们
3、连接管路时，注意止泄带缠绕不可超过牙端面，并注意清除客管路接头内的粉尘脏物，生产的各种类排泥阀都按照规格生产，并且保质期一年。

客户订购须知：

尊敬的客户您好，欢迎访问工奥公司水力控制阀系列给排水网站网站，如果您订购JM741X直式快开气动(液动、手动)排泥阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型JM741X直式快开气动(液动、手动)排泥阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

排泥阀系列产品向您推荐：HB100S角式隔膜排泥阀、JM742X隔膜式池底排泥阀、SD44X手动排泥阀、H142X液压水位控制阀、J644X型/J744X型液压、气动角式快开排泥阀、J944X电动角式排泥阀,角式排泥阀、JM744X气动、液动快开排泥阀
