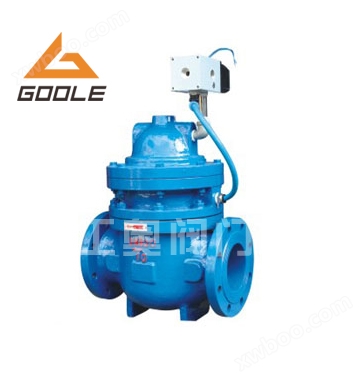

J841X电磁液动隔膜排泥阀

简要描述：J841X电磁液动隔膜排泥阀由电磁换向阀、隔膜式压力腔及主阀体等三部组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

J841X电磁液动隔膜排泥阀由电磁换向阀、隔膜式压力腔及主阀体等三部组成。也可以有其它多驱动方式。产品适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙,污物及废水.该阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好，采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,采用手动或电动集中控制.经久耐用,使用寿命长。

一、J841X电磁液(气)动隔膜排泥阀主要技术参数：

公称压力：1.0MPa

使用温度：常温

驱动介质：清水、气、油（订货时注明）

驱动压力=管道实际压力+0.2MPa

电磁阀线圈电压：DC24 AC220(订货时注明)

阀体、阀盖、压力室、阀板材料：HT200、QT400-15

法兰连接标准：GB/T17241.6-98

试压标准：QB/T13927-92

二、J841X电磁液(气)动隔膜排泥阀工作原理：

J841X电磁隔膜排泥阀的主要工作原理是：是采用双室隔膜传动机构替代活塞式,无运动磨损,本产品由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。

三、

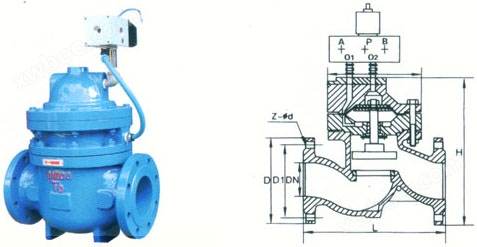

三、J841X电磁液动隔膜排泥阀规格尺寸：

公称通径DN（mm）	L （mm）	H （mm）	D （mm）	D1 （mm）	Z－Фa
50	230	225	165	125	4-18
80	285	270	200	160	4-18
100	360	375	220	180	8-18
150	455	450	285	240	8-23
200	585	645	340	295	8-23
250	720	770	395	350	12-23
300	800	900	445	400	12-23
400	960	1030	565	515	16-25

客户订购须知：

尊敬的客户您好，欢迎访问工奥公司水力控制阀系列给排水网站网站，如果您订购J841X电磁液动隔膜排泥阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型J841X电磁液动隔膜排泥阀产品需要咨询本公司工程师联系订购非标型产品或者选择型。销售及工程师咨询电话：
