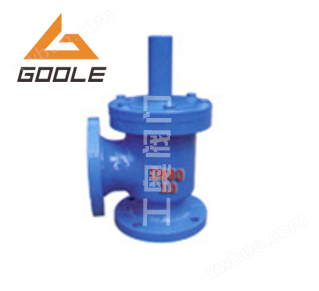

SSDF-I水上式底阀

简要描述：SSDF-I水上式底阀是本公司生产的老式底阀的更新换代的产品，其一般安装在进水管露在外面立管的转弯入，可以作为止回阀使用，并且可以代替90度弯头，故采用角式结构设计如下图

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

SSDF-I水上式底阀是本公司生产的老式底阀的更新换代的产品，其一般安装在进水管露在外面立管的转弯入，可以作为止回阀使用，并且可以代替90度弯头，故采用角式结构设计如下图。其应用在项目当中有着：摩擦力小、安装方便、结构简单及维修方便、密封性能好、使用寿命长、能够达到100%不会泄漏，能够有效的节省成本。水上式底阀广泛的应用在石油、化工、纺织、印染、冶金、钢厂并且还作用水泵的配套应用，在水力管道当中泵前可以代替普通的底阀，在泵后能够起到止回阀作用。

一、SSDF-I水上式底阀结构及工作原理：

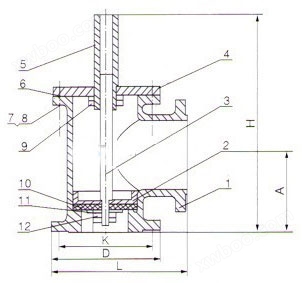

此阀门主要由1.阀体2.阀瓣3.活塞杆4.阀盖5.密封面、6.定位柱等等零部件件组成。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。

二、SSDF-I水上式底阀性能参数：

工作压力：6公斤、10公斤、16公斤、25公斤

工作介质：水

工作温度：不大于80度

阀体材质：铸铁、铸钢、不锈钢

密封面材质：丁晴橡胶

三、SSDF-I水上式底阀规格尺寸：

DN(mm)	D		D1		A	B
DN(mm)	0.6MPa	1.0MPa	0.6MPa	1.0MPa	A	B
50	140	160	110	125	110	95
65	160	180	130	145	125	105
80	185	195	150	160	135	125
100	205	215	170	180	160	125
150	260	280	225	240	205	145
200	315	335	280	295	220	185
250	370	390	335	350	260	205
300	435	440	395	400	280	245
350	485	500	445	460	305	270
400	535	565	495	515	335	310
450	590	615	550	565	360	360
500	640	670	600	620	390	390
600	755	780	705	725	500	460

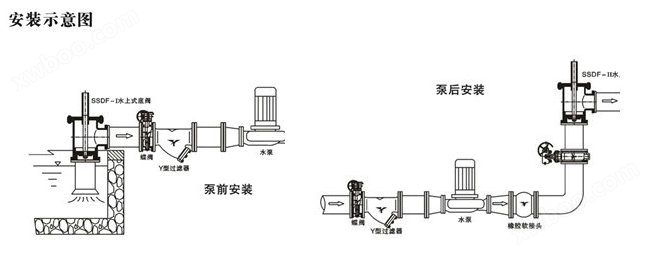

三、SSDF-I水上式底阀安装与调节：

1、安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。
2、启动：首次启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。
3、检修：产品转稳定，一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按首次启泵方法启动。
