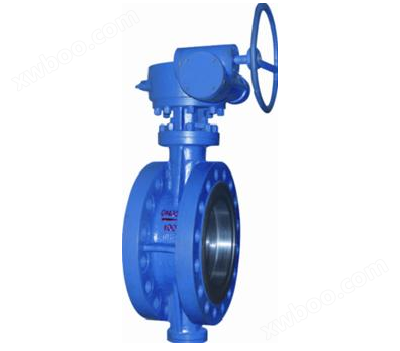

双向金属硬密封蝶阀

简要描述：双向金属硬密封蝶阀产品特点: 双向高压金属硬密封蝶阀主要有阀体、蝶板、阀轴、阀体密封圈、轴、自润滑轴承、驱动装置等组成，具有以下特点： 1.结构独特、型小轻便、操作方便

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

双向金属硬密封蝶阀产品特点:
双向高压金属硬密封蝶阀主要有阀体、蝶板、阀轴、阀体密封圈、轴、自润滑轴承、驱动装置等组成，具有以下特点：
1.结构独特、型小轻便、操作方便。
2.采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离。蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能、密封性能稳定可靠。
3.密封副（蝶板密封圈--阀体密封圈）材料为不锈钢，经过特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长。
4.采用了“径向动平衡密封结构”设计，使蝶板开启阻力极小并可靠地实现了蝶阀进出口双向密封零泄漏。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成,快速准确的实现了关闭接触自动相吻合的密封动作.
5.蝶板流向型设计,具有强度高,过流面积大,流阻小,节省能源.
6.可靠的双向密封功能,是管道系统中要求双向切断的首选产品,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方案安装.

双向压金属蝶阀标准规范：
设计制造标准：GB/T 12238-2008、JB/T8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

双向金属硬密封蝶阀主要零件材料

零件名称	材料名称
阀体、蝶板	WCB、碳素结构钢、铬镍钛钢、铬钼钢、铬硅钼钢、球墨铸铁
阀座密封圈	不锈钢、6号
阀轴	13Cr、铬镍钛钢、铬钼钢、铬硅钼钢
蝶板密封圈	铬镍钛钢、铬钼钢、铬硅钼钢
填料	柔性石墨、夹织物橡胶

双向金属硬密封蝶阀新老密封比较：

比较项目	新结构（图1）	传统结构（图2）	比较结果
正向密封性能	1.1PN 零泄漏	1.1PN 零泄漏	新老密封性能同样高
反向密封性能	1.1PN 零泄漏	0.5PN 零泄漏	新结构反向密封性能高
操作扭矩	径向平衡H=0， e值小，蝶板动平衡，阀门启闭操作扭矩极小，操作轻松自由	径向平衡≠0，且很大，e值比较大，蝶板不能动平衡，阀门启闭操作扭矩大，操作费力	新结构操作轻松节约能源
蝶板径向动平衡	近似平衡，双向密封性能可靠	极不平衡，反向密封性能极低	新结构蝶板关闭状态动平衡性能好，易实现反向密封
结构先进程度	采用蝶板动平衡原理H=0，e值取最小可靠值，三维偏心椭圆金属硬密封原理	蝶板径向极不平衡 H≠0，e值较大，三维偏心椭圆密封原理	新结构先进，双向承压
使用寿命	密封面损耗极小，寿命长	密封面损耗较小	新结构寿命较长
