SCARX污水复合式排气阀

简要描述：SCARX污水复合式排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

SCARX污水复合式排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。SCARX污水复合式排气阀装设计于泵浦出水口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压面被损坏。

一、SCARX污水复合式排气阀作用及运用原理：

当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。

二、SCARX污水复合式排气阀主要零部件材质：

序号	名称	材质
1	械杆B	不锈钢、锡青铜
2	活塞	不锈钢、锡青铜
3	顶塞	铝青铜+橡胶
4	杠杆A	不锈钢、锡青铅
5	垫圈环	合成橡胶
6	导套	不锈钢、铸黄铜
7	杠杆架	不锈钢、铸黄铜
8	浮球	不锈钢
9	阀盖	灰铸铁、Q4400-15
10	阀体	灰铸铁、Q4400-15
11	排气帽	灰铸铁、Q4400-15

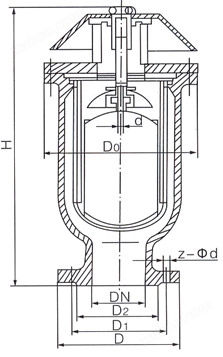

三、SCARX污水复合式排气阀外形连接尺寸：

公称通径 DN(mm)	D	D1	D2	D3	H	Z-Φd
50	160	125	102	205	495	4-18
80	195	160	135	270	600	4-18
100	215	180	158	285	760	8-18
150	280	240	212	340	860	8-22
200	335	295	268	400	1010	8-22
250	390	350	319	465	1210	12-22

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购SCARX污水复合式排气阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型SCARX污水复合式排气阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，销售及工程师咨询电话：

工奥阀门公司排气阀系列产品为您推荐：ARVX微量排气阀、CARX复合式排气阀、双口排气阀、P41X快速排气阀、QB1单口排气阀、QSP全压高速排气阀、P4X复合式排气阀、FSP复合式双口排气阀
