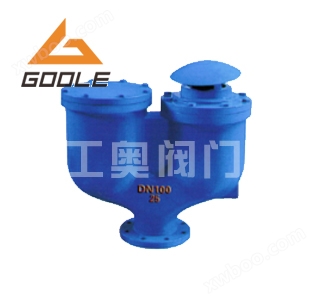

GKPQ242X高压复合式排气阀

简要描述：GKPQ242X高压复合式排气阀是本公司研制生产的一款新型产品，适用于高压力的管道，主要安装于设在泵浦出水口处或高压送配水管线中，用以大量排除管道中的集结空气，以增进水管及抽水机的使用效率，管内一出现负压时，GKPQ242X复合式排气阀能迅速吸入空气，以确保管线不会因负压而被破坏

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

GKPQ242X高压复合式排气阀是本公司研制生产的一款新型产品，适用于高压力的管道，主要安装于设在泵浦出水口处或高压送配水管线中，用以大量排除管道中的集结空气，以增进水管及抽水机的使用效率，管内一出现负压时，GKPQ242X复合式排气阀能迅速吸入空气，以确保管线不会因负压而被破坏。

一、GKPQ242X复合式排气阀技术参数：

1.使用介质：清水

2.介质温度：常温

3.阀体强度试验压力：2.5Mpa

4.浮球密封试验压力：0.07~1.76Mpa

5.阀体材料：QT400-15 WCB

6.浮球材料：不锈钢

7.法兰连接标准：GB/T17241-98

8.试压标准：Q/YECO1-2003

二、GKPQ242X复合式排气阀工作原理：

当管内开始注水时，浮球停留在开启位置，进行大量排气，当空气排完时，阀体内腔积水浮球被起至关闭位置，停止大量排气，当管内正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，浮球随之下降，此时空气则由小孔排出。当抽水机或高压送配水管线停止送水时，管内水流空或遇管内产生负压时，此时浮球下降，离开密封面，吸入空气确保管线安全。

注：此种产品公称压力于2.5Mpa,本公司根据不同的应用项目配备不同的缓冲装置

三、GKPQ242X复合式排气阀规格尺寸：

型号尺寸	GKPQ242X
公称通径	H	L	D	D1	Z-∮d
50	520	520	165	125	4-19
80	570	570	200	160	8-19
100	570	570	220	180	8-19
150	670	670	285	240	8-23
200	750	750	340	295	12-23

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购GKPQ242X高压复合式排气阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。热线：

工奥阀门公司排气阀系列产品为您推荐：ARVX微量排气阀、CARX复合式排气阀、双口排气阀、P41X快速排气阀、QB1单口排气阀、QSP全压高速排气阀、P4X复合式排气阀、FSP复合式双口排气阀、SCARX污水复合式排气阀、KP快速排气阀、ARVX自动排气阀、ZP型自动排气阀、ZKPQ42X快速排气阀
