ZL47F自力式流量平衡阀

简要描述：ZL47F自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

什么是平衡阀？其主要应用在哪些领域？

详细介绍

ZL47F自力式流量平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经被控系统流量平衡的阀门，具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制，运行前一次测试调节，可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确，操作简单，运做平稳，性能可靠，使用寿命长。

一、ZL47F自力流量平衡阀结构特点

1、能使系统流量自动平衡在要求的设定值；

2、能自动消除水系统中因各种因素引起的水力失调现象，明科阀门保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率；

3、能有效克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行；

4、采用数字显示装置，直接设定手动调节阀开度确定流量，使用智能仪表一次性调试。

二、ZL47F自力流量平衡阀工作原理：

ZL47F自力流量平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1，手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到基本一位置时，即人为确定了“设定流量”，以及相对应的固定(P2-P3)值。当系统流量增大时，此时自动调节阀瓣自动关小，直到流量重新维持到设定流量，反之亦然。

三、ZL47F自力流量平衡阀主要零部件材质：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀辫	铬不锈钢+丁腈橡胶
阀杆	不锈钢
弹簧	铬不锈钢
0刑圈	丁腈橡胶

四、ZL47F自力流量平衡阀主要外形连接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	110	110	115	160	200	215	230	275	290	315	350	430	520	635	670	700
H1	122	122	137	182	191	197	205	259	268	337	257	407	452	486	534	534
H2	70	70	74	91	147	147	154	181	211	227	260	303	367	430	553	561

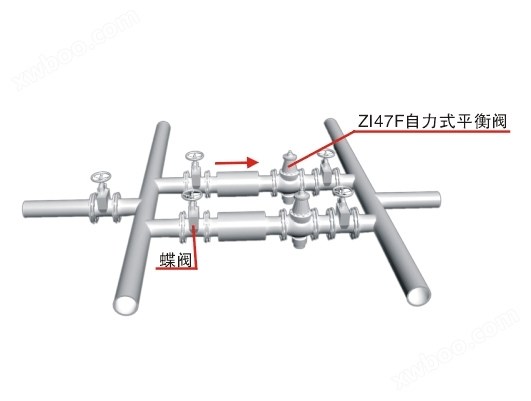

五、ZL47F自力流量平衡阀安装示意图：

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购ZL47F自力流量平衡阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型ZL47F自力流量平衡阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

工奥阀门公司平衡阀系列产品为您推荐：SP45F数字锁定平衡阀、 KPF平衡阀、SP15F丝扣数字锁定平衡阀
