ZSJZ水流指示器

简要描述：ZSJZ水流指示器用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZSJZ水流指示器用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。有带延时电路ZSJZ（A型）和不带延时电路的 ZSJZ(B型)，每种型号有：DN50-DN300八种规格，供不同管道使用。

一、ZSJZ水流指示器技术参数：

1、额定工作压力：1.2MPa，耐水压2.4MPa

2、其动作流量范围15-37.5L/min

3、提供常开、常闭触电一付

4、触电容量：AC220V/5A；DC24V/3A

二、ZSJZ水流指示器特点：

1、结构紧凑、外型美观，规格齐全，竖直安装在水平管道上。

2、DN50、65、80（mm）水流指示器采用螺纹连接，DN80、100、125、150、200、250（mm)的水流指示器采用法兰连接。

3、同时提供常开和常闭触点接线方式，供用户选择连接使用。

三、ZSJZ水流指示器技术参数：

1、额定工作压力：1.2MPa，耐水压：2.4MPa，历时5min，不应变形，泄漏。

2、其动作流量压力范围为：＞15至≤37.5升/分钟。

3、当管道内水的流速达4.5米/秒时，水头损失不大于0.02MPa。

4、提供常开、常闭触点一付。公共线：兰色；常开触点：黄色；常闭触点：红色。触点容量：AC220V/5A；DC24V/3A。

四、ZSJZ水流指示器主要零部件材质：

零件名称	材质
阀体、阀座	铸铁
阀瓣	丁腈橡胶
信号开关	组合件

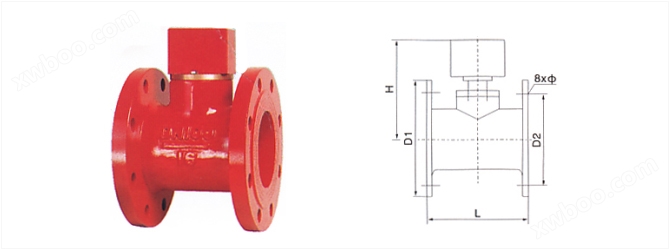

五、ZSJZ水流指示器外形连接尺寸：

型号	公称通径	H	D1	D2	L	Φ
ZSJZ-I-3-50	50	160	160	125	150	18
ZSJZ-I-3-65	65	170	180	145	160	18
ZSJZ-I-3-80	80	180	195	160	170	18
ZSJZ-I-3-100	100	195	215	180	180	18
ZSJZ-I-3-125	125	207	245	210	190	18
ZSJZ-I-3-150	150	220	280	240	200	23

六、ZSJZ指示器安装与维护：
1、 ZSJZ型<螺纹式>水流指示器安装采用丁字管螺纹连接，将丁字管中间螺纹同水流指示器连接，其它两端同管道连接，此产品适用于管径50、65、80三种。
2、 ZSJZ型<焊接式>水流指示器安装采用在预定位置，按产品规格，分别钻孔，然后将水流指示器底座取下焊接在管道上，去掉留在内臂铁瘤，钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。
3、 ZSJZ型<法兰式>水流指示器安装采用三通法兰直接同管道法兰连接，适用于管径100mm以上，三通管长度为180mm。
4、接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端，"公共点“蓝线为减少引线可同"+"端相接。
5、连接指示器管路，必须保证同前后直管长度不小于管路直径5倍，安装时应保证水流指示器与管道中心水平面垂直，铭牌上的箭头方向应与水流方向一致，水流指示口调试和定期检查，可打开分区未端试验装置，放通水流进行模拟试验

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购ZSJZ水流指示器产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型ZSJZ水流指示器产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：
