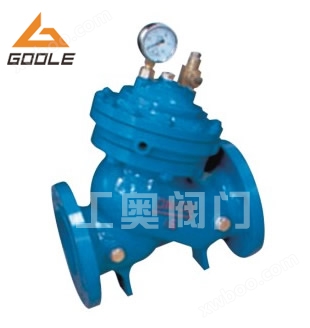

DY30BX缓开快闭止回阀

简要描述：DY30BX缓开快闭止回阀它包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

H71W对夹式止回阀工作原理

H644H电站抽气止回阀应用领域

详细介绍

DY30BX缓开快闭止回阀它包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。采用双室驱动装置，Y型结构。介质在定向运动中具有半直线水流，过流量最大，压力损失小，启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸，便于检查，膜片采用尼龙强化橡胶制成，合用寿命长，阀瓣密封件可拆卸，维修更方便

一、DY30BX缓开快闭止回阀运行原理：

缓开快闭止回阀安装在系统管线上或泵出口端，正常运行中，进口端介质推动大阀盘上移，同时介质通过流量控制器进入中腔，使阀门速度打开，停止运行，出口端介质通过调节阀进入上腔，使驱动装置下移带动大、小阀盘向下运动，快速或缓慢关闭阀门，防止介质倒流。

二、DY30BX缓开快闭止回阀材质：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀杆	铬不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
O形圈	丁腈橡胶
弹簧0	不锈钢

三、使用注意事项：

1、系统运行前应检查主阀上导阀、配管、管件是否严密完整无损
2、导阀及配管上的控制阀动作是否正常
3、系统运行一段时间后要进行管路维护

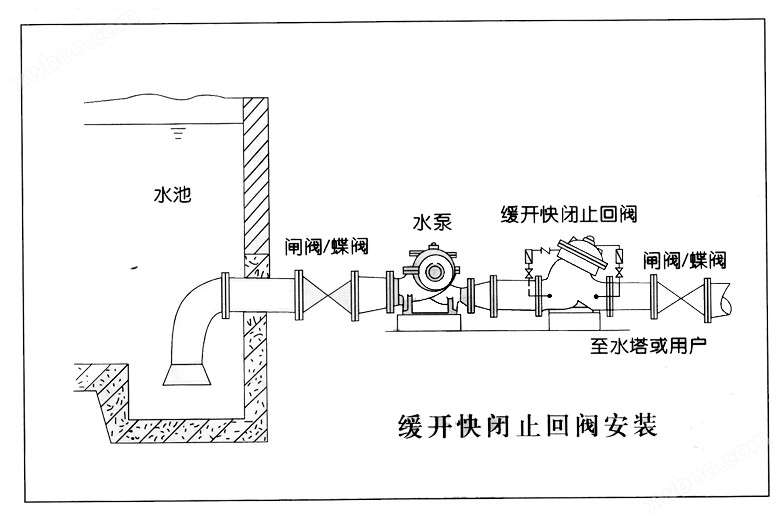

DY30BX缓开快闭止回阀安装示意图：

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购DY30BX缓开快闭止回阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型DY30BX缓开快闭止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

水力止回阀系列产品为您推荐：CVKR静音止回阀(大口径静音式止回阀) 、DH76X-10对夹蝶式止回阀、100X遥控浮球阀、200X减压阀、300X型缓闭止回阀、400X流量控制阀、500X泄压阀、600X水力电动控制阀、700X水泵控制阀、800压差旁通平衡阀、900X紧急关闭阀、 H712X杠杆浮球阀、W100D定水位阀、LS920X煤矿专用减压阀、 DY30AX缓开缓闭止回阀等等
