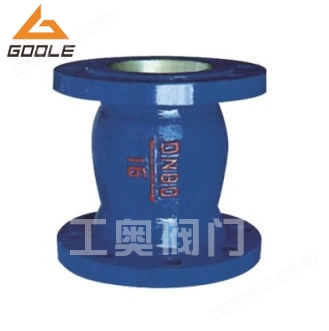

H42X(DRVZ)静音式止回阀

简要描述：H42X(DRVZ)静音式止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失极小

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

H71W对夹式止回阀工作原理

H644H电站抽气止回阀应用领域

详细介绍

H42X(DRVZ)静音式止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。

一、H42X(DRVZ)静音式止回阀技术参数：

型号		DRVZ-10	DRVZ-16	DRVZ-25Q
公称压力		PN1.0MPa	PN1.6MPa	PN2.5MPa
公称通径		DN50-350mm
最高工作压力		1.0 MPa	1.6 MPa	2.5 MPa
密封试验压力		1.0 MPa	1.6 MPa	2.5 MPa
壳体试验压力		1.5 MPa	2.4 MPa	3.75 MPa
主要零件材料	阀体、导流体	灰铸铁		球墨铸铁
	阀座、轴承、阀瓣、轴	铝青铜或铭不锈钢
	弹簧	不锈钢

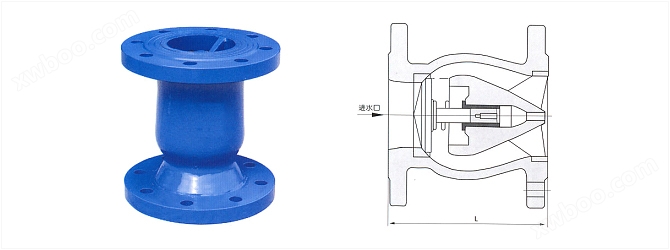

二、H42X(DRVZ)静音回阀规格尺寸：

DN	40	50	65	80	100	125	150	200	250	300	350
L	110	120	150	180	229	254	267	292	330	356	381

三、H42X(DRVZ)静音式止回阀安装注意事项：

1、本阀门通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2、H42X(DRVZ)静音式止回阀安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3、在安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、静音止回阀本阀门安装在水平管道上，阀盖向上。

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购H42X(DRVZ)静音式止回阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型H42X静音止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

水力止回阀系列产品为您推荐：CVKR静音止回阀(大口径静音式止回阀) 、DH76X-10对夹蝶式止回阀、100X遥控浮球阀、200X减压阀、300X型缓闭止回阀、400X流量控制阀、500X泄压阀、600X水力电动控制阀、700X水泵控制阀、800压差旁通平衡阀、900X紧急关闭阀、 H712X杠杆浮球阀、W100D定水位阀、LS920X煤矿专用减压阀、 DY30AX缓开缓闭止回阀、 DY30BX缓开快闭止回阀、DYH41X快闭止回阀等等
