HC41X消声止回阀

简要描述：HC41X消声止回阀由阀体，阀座，阀瓣，轴承及弹簧等主要零件组成，内部水流通路采用流线型设计，水头损失极小，与同类止回阀比较约为1/2-1/3，同时于停泵时其阀瓣关闭行程很短，且具有结构长度短特点，可达快速关闭，避免水锤产生且防止巨大水击声，形成静音效果

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

H71W对夹式止回阀工作原理

H644H电站抽气止回阀应用领域

详细介绍

HC41X消声止回阀由阀体，阀座，阀瓣，轴承及弹簧等主要零件组成，内部水流通路采用流线型设计，水头损失极小，与同类止回阀比较约为1/2-1/3，同时于停泵时其阀瓣关闭行程很短，且具有结构长度短特点，可达快速关闭，避免水锤产生且防止巨大水击声，形成静音效果。适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，HC41X消声止回阀快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

一、HC41X消声止回阀主要技术参数：

公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598

二、HC41X消声止回阀性能规范：

公称压力（MPa）		1.0	1.6
密封试验压力（MPa）		1.1	1.76
壳体试验压力（MPa）		1.5	2.4
适用温度（℃）		≤80℃
材料	阀体	HT200,304
	导向套	HT200,304
	阀瓣	HT200,304
	密封圈	橡胶
	弹簧	不锈钢

三、HC41X消声止回阀制造标准：

设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220

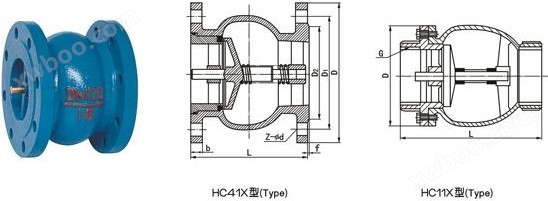

四、HC41X消声止回阀规格尺寸：

公称通径 DN(mm)	L	PNl0						PNl6						PN25
公称通径 DN(mm)	L	b	f	D2	D	D1	Z-φd	b	f	D2	D	D1	Z-φd	b	f	D2	D	D1	Z-φd
40	100	18	2	85	150	110	4-18	18	2	85	150	110	4-18	18	2	85	150	110	4-18
50	100	20	3	102	165	125	4-18	20	3	102	165	125	4-18	20	3	99	165	125	4-18
65	120	20	3	122	185	145	4-18	20	3	122	185	145	4-18	22	3	118	185	145	8-18
80	140	22	3	133	200	160	8-18	22	3	133	200	160	8-18	24	3	132	200	160	8-18
100	160	24	3	158	220	180	8-18	24	3	158	220	180	8-18	24	3	156	235	190	8-22
125	180	26	3	184	250	210	8-18	26	3	184	250	210	8-18	26	3	184	270	220	8-26
150	200	26	3	212	285	240	8-22	26	3	212	285	240	8-22	28	3	211	300	250	8-26
200	220	28	3	268	340	295	8-22	30	3	268	340	295	12-22	30	3	274	360	310	12-26
250	240	28	3	320	395	350	12-22	32	3	320	405	355	12-26	32	3	330	425	370	12-30
300	280	28	4	370	445	400	12-22	32	4	370	460	410	12-26	34	4	389	485	430	16-30
350	320	30	4	428	500	460	16-22	36	4	428	520	470	16-26	38	4	450	555	490	16-33
400	360	32	4	482	565	515	16-26	38	4	482	580	525	16-80	40	4	505	620	550	16-86
450	400	32	4	532	615	565	20-26	40	4	532	640	585	20-30	42	4	555	670	600	20-36
500	440	34	4	585	670	620	20-26	42	4	585	715	650	20-33	44	4	615	730	660	20-36

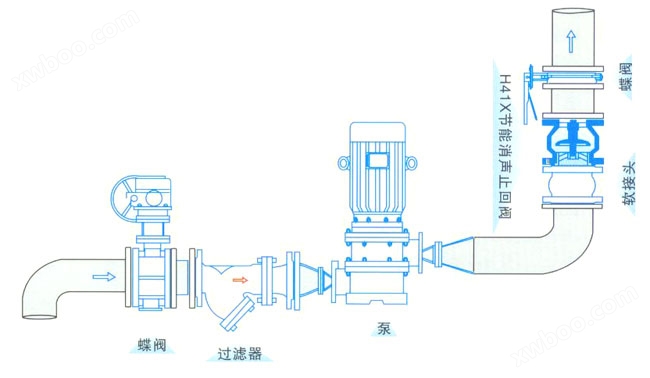

五、HC41X消声止回阀安装示意图：

上图是HC41X消声止回阀安装示意图：主要安装有蝶阀、过滤器、泵，软接头，消声止回阀

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购HC41X消声止回阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型HC41X消声止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

水力止回阀系列产品为您推荐：CVKR静音止回阀(大口径静音式止回阀) 、DH76X-10对夹蝶式止回阀、100X遥控浮球阀、200X减压阀、300X型缓闭止回阀、400X流量控制阀、500X泄压阀、600X水力电动控制阀、700X水泵控制阀、800压差旁通平衡阀、900X紧急关闭阀、 H712X杠杆浮球阀、W100D定水位阀、LS920X煤矿专用减压阀、 DY30AX缓开缓闭止回阀、 DY30BX缓开快闭止回阀、DYH41X快闭止回阀、 H42X静音止回阀等等
