D641X气动法兰式软密封蝶阀

简要描述：D641X气动法兰式软密封蝶阀是由气动执行器与法兰软密封蝶阀组成，结构简单、应用广泛

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

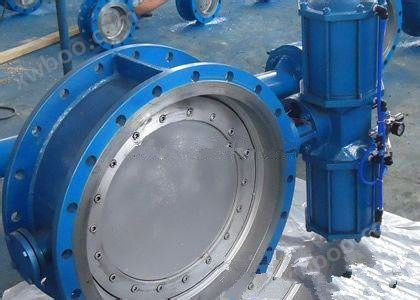

D641X气动法兰式软密封蝶阀是由气动执行器与法兰软密封蝶阀组成，结构简单、应用广泛。气动法兰式软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动法兰式软密封蝶阀既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
D641X法兰式软密封气动蝶阀产品特点
1、小型轻便，容易拆装及维修，并可在任意位置安装；
2、结构简单、紧凑、90°回转开启迅速；
3、操作扭矩小，省力轻巧；
4、流量特性趋于直线，调节性能好；
5、启闭试验次数多达数万次，寿命长；
6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零；
7、密封材料耐老化、耐腐蚀、可适于多种介质。
D641X法兰式软密封气动蝶阀主要零件名称
零件    名称材料
阀体      WCB、QT450-10、HT200、HT250
蝶板      WCB、QT450-10、HT200、HT250
阀轴      2Cr13
密封圈      丁腈耐油橡胶
填料      柔性石墨
执行标准
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

D641X气动软密封蝶阀主要技术参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动
