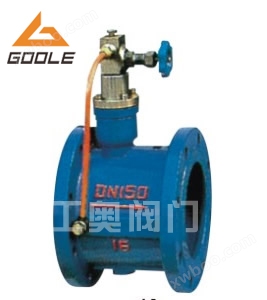

HH49X型消声缓闭止回阀

简要描述：HH49X型消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

H71W对夹式止回阀工作原理

H644H电站抽气止回阀应用领域

详细介绍

HH49X型消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质周日入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20% 左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。

一、HH49X型消声缓闭止回阀应用领域：

HH49X型消声缓闭止回阀产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。

二、HH49X型消声缓闭止回阀主要技术参数：

公称压力：1.0～2.5Mpa
适用温度：0～80℃（如需要，可达200℃）
公称通径：40～1600mm
法兰标准：GB/T 17241.6 GB/T 9113
缓闭时间：3～60秒
试验标准：GB/T 13927 API598
适用介质：清水、污水、海水

三、HH49X型消声缓闭止回阀主要技术参数：

一、HH49X型消声缓闭止回阀体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

二、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。

三、橡胶软密封，封闭性能好，耐磨损，使用寿命长。

四、橡胶缓冲，启闭平稳，无振动，无噪音。

五、比老式止回阀六阻小，有明显的节能效果

四、HH49X型消声缓闭止回阀主要技术参数：

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

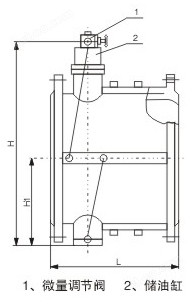

五、HH49X型消声缓闭止回阀规格尺寸：

DN（mm）	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	640	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	379	434	491	549	600	65

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购HH49X型消声缓闭止回阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型HH49X型消声缓闭止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。
