HQ41X滑道滚球式止回阀

简要描述：HQ41X滑道滚球式止回阀，采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

H71W对夹式止回阀工作原理

H644H电站抽气止回阀应用领域

详细介绍

HQ41X滑道滚球式止回阀，采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水龙头损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。

一、HQ41X滑道滚球式止回阀技术参数：

公称压力：1.0～1.6MPa

公称通经：50～350mm

适用介质：水及弱腐蚀性流体

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

二、HQ41X滑道滚球式止回阀零部件材质：

零件名称	材质
阀体、阀盖	球铁、铸钢
球架、档板	球铁、铸钢
球体	碳钢包橡胶

三、HQ41X滑道滚球式止回阀外形连接尺寸：

DN（mm）	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820

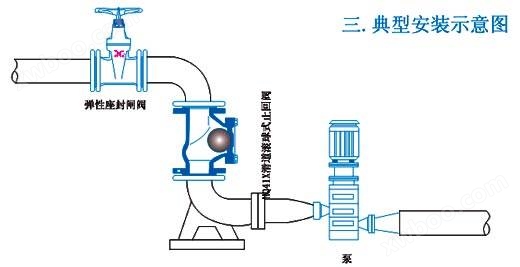

四、HQ41X滑道滚球式止回阀安装示意图：

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购HQ41X滑道滚球式止回阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型HQ41X滑道滚球式止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

水力止回阀系列产品为您推荐：CVKR静音止回阀(大口径静音式止回阀) 、DH76X-10对夹蝶式止回阀、100X遥控浮球阀、200X减压阀、300X型缓闭止回阀、400X流量控制阀、500X泄压阀、600X水力电动控制阀、700X水泵控制阀、800压差旁通平衡阀、900X紧急关闭阀、 H712X杠杆浮球阀、W100D定水位阀、LS920X煤矿专用减压阀、 DY30AX缓开缓闭止回阀、 DY30BX缓开快闭止回阀、DYH41X快闭止回阀、 H42X静音止回阀、HC41X消声止回阀、 HH44X微阻缓闭止回阀、 H44X(SFCV)橡胶瓣止回阀、H47X蝶式缓冲式止回阀、 HH49X型消声缓闭止回阀等等
