HQ44X微阻球形止回阀

简要描述：HQ44X微阻球形止回阀是采用橡胶包皮球为阀瓣，他们的原理是在介质的作用下，可在阀体内的滑道上前后滚动，从而起到打开或关闭阀门

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

H71W对夹式止回阀工作原理

H644H电站抽气止回阀应用领域

详细介绍

HQ44X微阻球形止回阀是采用橡胶包皮球为阀瓣，他们的原理是在介质的作用下，可在阀体内的滑道上前后滚动，从而起到打开或关闭阀门。HQ44X单球微阻球形止回阀主要特点是流量大，流阻压力损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。为了防止介质逆流，在设备、装置和管道上都应安装止回阀。

一、HQ44X微阻球形止回阀主要技术参数：

公称压力：1.0～1.6MPa

公称通经：50～1000mm

适用介质：水及弱腐蚀性流体

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

二、HQ44X微阻球形止回阀零部件材质：

零件名称	阀体	阀瓣	阀座	弹簧
材料	铸铁、球铁、铸钢	铸铜、不锈钢	铜、不锈钢	不锈钢

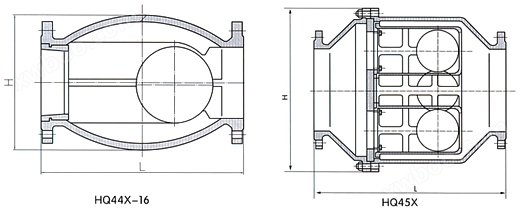

三、HQ44X微阻球形止回阀外形连接尺寸：

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购HQ44X微阻球形止回阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型HQ44X微阻球形止回阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。
