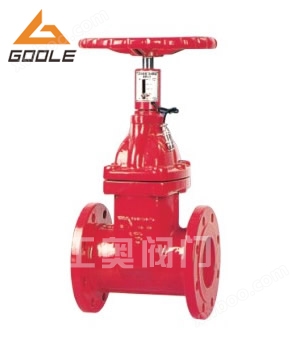

RVSX暗杆信号弹性座封闸阀

简要描述：RVSX暗杆信号弹性座封闸阀常应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

RVSX暗杆信号弹性座封闸阀常应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆式闸阀，可以明显指示阀门开度，若安装位置较低，则需用附开度指示闸阀。

一、RVSX暗杆信号弹性座封闸阀结构特点：

1、阀座底部无凹槽且为平底式结构，与阀体通径一致，避免杂物淤积，使流体畅通无阻。
2、阀体阀盖内外涂装无毒性环氧树脂，其厚度不低于，在使用中不开裂，不脱落。
3、阀板表面全包覆橡胶，橡胶与骨芯架结合牢固，不易脱落，弹性优良。
4、信号弹性座封闸阀的阀杆与阀盖之间上密封采用三道O型橡胶密封圈，阀杆转动轻便，密封可靠且使用寿命长。
5、阀体采用精密铸造工艺，与阀板精确吻合，密封性能好、互换性能好。
6、信号弹性座封闸阀阀门零部件表面和内件材料均不受水腐蚀，可直接用于生活饮用水系统。

二、RVSX暗杆信号弹性座封闸阀主要零部件介绍：

NO.	零件名称	材质
1	传动帽	球墨铸铁、铸钢
2	手轮	可锻铸铁
3	防尘罩	塑料
4	密封圈	丁腈橡胶、三元乙丙
5	止推轴承	锡青铜
6	阀盖	灰铸铁、球墨铸铁、铸钢
7	螺栓	碳钢、不锈钢
8	阀体	碳钢、球墨铸铁、铸钢
9	铜螺母	锡青铜
10	阀杆	不锈钢
11

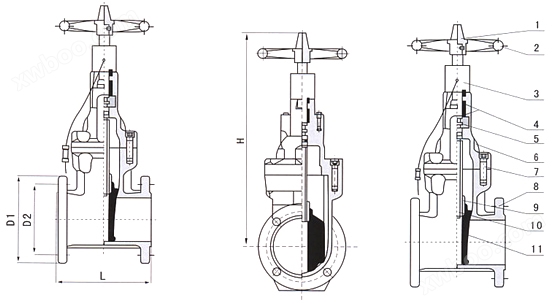

三、RVSX暗杆信号弹性座封闸阀外形连接尺寸：

公称通径		L	D1	D2		D3	H	B	f	n-Φd		配用螺给
mm	inch	L	D1	1.0MPa	1.6MPa	D3	H	B	f	1.0MPa	1.6MPa	1.0MPa	1.6MPa
40	1 1/2″	165	88	110		150	310	18	3	4-Φ18		M16
50	2″	178	102	125		165	340	20	3	4-Φ18		M16
65	2 1/2″	190	122	145		185	370	20	3	4-Φ18		M16
80	3″	203	133	160		200	410	22	3	8-Φ18		M16
100	4″	229	158	180		220	450	24	3	8-Φ18		M16
125	5″	254	184	210		250	480	26	3	8-Φ18		M16
150	6″	267	212	240		285	550	26	3	8-Φ23		M20
200	8″	292	268	295		340	630	30	3	8-Φ23	12-Φ23	M20
250	10″	330	320	350	355	405	750	32	3	12-Φ23	12-Φ27	M20	M24
300	12″	356	370	400	410	460	820	32	4	12-Φ23	12-Φ27	M20	M24
350	14″	381	430	460	470	520	980	36	4	16-Φ23	16-Φ27	M20	M24
400	16″	406	482	515	525	580	1010	38	4	16-Φ27	16-Φ31	M24	M27
450	18″	432	532	565	585	640	1195	40	4	20-Φ27	20-Φ31	M24	M27
500	20″	457	585	620	650	715	1270	42	4	20-Φ27	20-Φ34	M24	M30
600	24″	508	685	725	770	840	1390	48	5	20-Φ31	20-Φ37	M27	M33
700	28″	610	800	840		895	1550	40	5	24-Φ31		M27
800	32″	660	905	950		1015	1750	44	5	24-Φ34		M30
900	36″	711	1005	1050		1115	1950	46	5	28-Φ34		M30
1000	40″	811	1110	1160		1230	2170	50	5	28-Φ38		M33

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购RVSX暗杆信号弹性座封闸阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型RVSX暗杆信号弹性座封闸阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

工奥阀门公司软密封闸阀系列产品为您推荐：RVCX埋地式弹性座封闸阀
