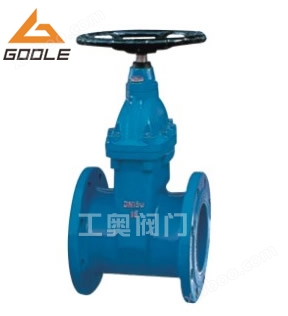

RVHX(Z45X)暗杆弹性座封闸阀

简要描述：RVHX(Z45X)暗杆弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

RVHX(Z45X)暗杆弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。RVHX暗杆弹性座封闸阀有着开关轻巧、密封可靠、弹性记忆佳及使用寿命长等优点，广泛的应用来自水、污水、建筑、石油、化工、食品、医药、电力、船舶等领域，作为主管线上作为调节和截流装置使用。

一、RVHX(Z45X)暗杆弹性座封闸阀产品结构特点：

1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

二、RVHX(Z45X)暗杆弹性座封闸阀主要技术参数：

公称压力：1.0～2.5MPa

公称通经：50～600mm

工作温度：0～80℃

适用介质：水、油、气等

法兰标准：GB/T17241.6 GB9113

试验标准：GB13927 AP1598

三、RVHX(Z45X)暗杆弹性座封闸阀主要零部件材质：

序号	名称	材料	序号	名称	材料
1	阀体	球墨铸铁	8	止推垫	锡青铜
2	闸板	球墨铸铁外覆EPDM	9	轴套	锡青铜
3	螺栓	镀锌	10	螺栓	镀锌
4	密封圈	NBR	11	轴盖	球墨铸铁
5	阀盖	球墨铸铁	12	防尘罩	NBR
6	阀杆	不锈钢	13	手轮	铸铁
7	“O”形密封圈	NBR	14	紧固螺母	镀锌

三、RVHX(Z45X)暗杆弹性座封闸阀主要外形连接尺寸：

型号	公称口径DNmm	L	D1		D	Z-Φd		H
型号	公称口径DNmm	L	1.0MPa	1.6MPa	D	1.0MPa	1.6MPa	H
RVC（H）X Z45X Z41X	50	180	125		165	4-Φ18		268
	65	190	145		185	4-Φ18		296
	80	240	160		200	8-Φ18		340
	100	250	180		235	8-Φ18		367
	125	254	210		250	8-Φ18		424
	150	280	240		290	8-Φ23		515
	200	300	295		340	8-23	12-23	550
	250	380	350	355	410	12-23	12-25	685
	300	400	400	410	460	12-23	12-25	760
	350	430	460	470	520	16-23	16-25	845
	400	406	515	525	580	16-26	16-30	945
	450	432	565	585	640	20-26	20-30	1020
	500	457	620	650	715	20-26	20-34	1140
	600	508	725	770	840	20-30	20-36	1320

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购RVHX(Z45X)暗杆弹性座封闸阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型RVHX(Z45X)暗杆弹性座封闸阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：
工奥阀门公司软密封闸阀系列产品为您推荐：RVCX埋地式弹性座封闸阀、RVSX暗杆信号弹性座封闸阀
