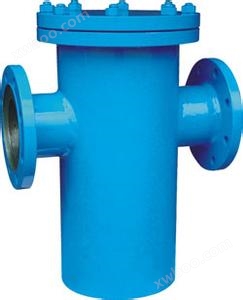

篮式过滤器

简要描述：篮式过滤器工作原理 SRB不篮式过滤器(筒型过滤器)是在工业管道设备或是污水处理设备中不可缺少的管道附件，一般液体通过筒体的时候当进入滤篮后，固体中的杂质颗粒被阻挡在滤篮内进不去，使得介质得到过滤效果

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

Y型过滤器原理

详细介绍

篮式过滤器工作原理

SRB不篮式过滤器 (筒型过滤器)是在工业管道设备或是污水处理设备中不可缺少的管道附件，一般液体通过筒体的时候当进入滤篮后，固体中的杂质颗粒被阻挡在滤篮内进不去，使得介质得到过滤效果。而洁净的流体通过滤篮由过滤器出口排出，因此，能够保证管线系统正常运行，是的流体更加纯净，是一种理想的工艺产品。篮式过滤器在日常使用中，当一段时间以后需清洗时，只需旋开主管底部螺塞，排净流体，拆卸法兰盖取出像篮子式的过滤网，清洗干净后重新装入即可正常的使用。

永嘉工奥阀门是一家专业生产篮式过滤器、不锈钢篮式过滤器厂家，篮式过滤器分高低式篮式过滤器和只用式篮式过滤器。

篮式过滤器主要零部件材料表

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)	-30～+380	-80～+450
公称压力(MPa)	0.6～6.4 (150Lb～300Lb)
过滤精度(目/in)	10-300
连接方式	法兰、对焊

篮式过滤器外形尺寸表

公称直径 DN(mm)	主要尺寸(mm)						排放口“B”	参考重量 (kg)
公称直径 DN(mm)	φ	L	H1	H2	H3	H(拆卸滤网距离)	排放口“B”	参考重量 (kg)
25	76	220	110	70	280	520	R1/2	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439
300	478	750	640	400	1360	2870		625
