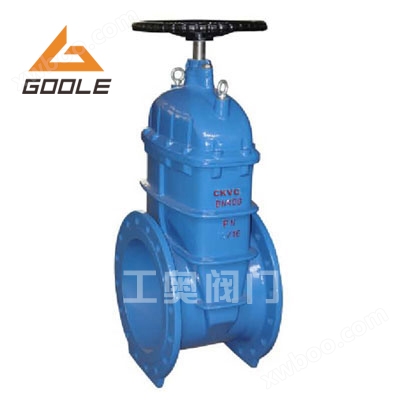

大口径弹性座封闸阀

简要描述：大口径弹性座封闸阀Z545X是一种大口径的产品从DN500-1200；同时本公司有电动式大口径弹性座封闸阀及带伞齿轮式弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动系统执形机构

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

大口径弹性座封闸阀Z545X是一种大口径的产品从DN500-1200；同时本公司有电动式大口径弹性座封闸阀及带伞齿轮式弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动系统执形机构。密封及防锈功能极佳，产品安全可靠，使用寿命长。可以立式或者卧式安装于项目当中，广泛的应用于各类排水系统、污水处理系统、市政建设及矿山、冶金电厂等项目。

一、大口径弹性座封闸阀技术参数：

公称压力：1.0～2.5MPa
公称通径：500～1200mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

二、大口径弹性座封闸阀主要零部件材质：

NO.	零件名称	材质
1	阀体	灰铸铁、球墨铸铁、铸钢
2	闸板	球墨铸铁外覆三元乙丙或丁腈橡胶
3	内六角螺栓	碳化处理
4	密封圈	三元乙丙或丁腈橡胶
5	阀盖	灰铸铁、球墨球铁、铸钢
6	阀杆	不锈钢
7	“O”形密封圈	丁腈橡胶
8	止推轴承	锡青铜
9	螺栓	碳钢、合金钢
10	压盖	球墨铸铁、铸钢
11	防尘罩	丁腈橡胶
12	手轮	可锻铸铁

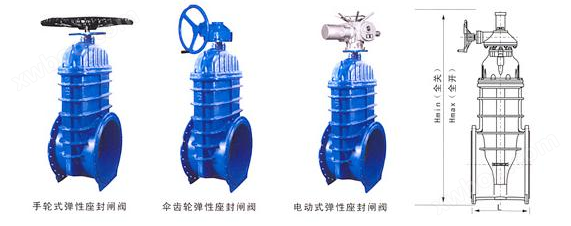

三、大口径弹性座封闸阀外形连接尺寸：

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
Hmin（全关）	1480	1665	2200	2800	2800	3000	3000
Hmax（全开）	165	1900	2350	2950	2950	3150	3150
H（电动）	电动装置可由用户指定

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购大口径弹性座封闸阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型大口径弹性座封闸阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，销售及工程师咨询电话：

工奥阀门公司弹性座封闸阀系列产品为您推荐：RVCX埋地式弹性座封闸阀、RVSX暗杆信号弹性座封闸阀、RVHX(Z45X)暗杆弹性座封闸阀、RRHX明杆弹性座封闸阀、RVEX电动弹性座封闸阀
