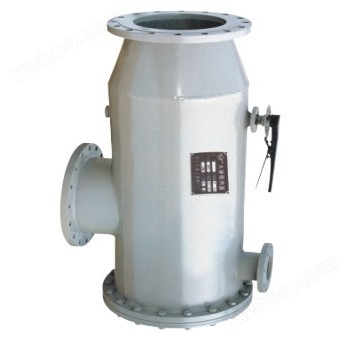

ZPG反冲洗过滤器

型号：	ZPG	口径：	DN50-DN400
压力：	0.6～5.0 (150Lb～600Lb)	材质：	铸钢、不锈钢，过滤网为304，过滤网目数以客户要求为标准。

过滤器是输送介质的管道系统不可缺少的一种装置，其作用是清除介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞。目前，我国基本上都采用R406型除污器，该除污器体积小、阻力大，安装不方便，而且排污时间长、成本高，未能很好满足广大用户的要求。我厂针对以上问题，进行改进制作，研制成这类系列的过滤器，其体积基本相同，内部件全部采用不锈钢，坚固耐用。该过滤器体积小、滤眼细，阻力小、效率高，安装检修方便、成本低，并排气时间短，对一般小型号者只需5-10分钟。

一、自动反冲污排污原理：

１、工作过滤

正常工作时，水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。

２、冲洗排污

正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。

３、反冲洗排污

反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流速增大，反洗效果好。

二、技术参数

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃)	-30～380	-80～450
公称压力(MPa)	0.6～5.0 (150Lb～600Lb)
过滤精度（目/in）	10-300

三、性能与特点

１、ZPG自动冲洗排污过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强、不需动力、节能。

２、冲洗排污可在全流量下正常工作，既保持系统高的流量，又具有很低的压力降（小于0.05-0.1m水柱）避免了由于流速低面造成的表面污渍。

３、节能投资运行费用。在安装过程中不需高旁通管理，减少了旁路三个阀门的投资及安装费用，直接安装在管网上，不需任何支撑结构，节省空间。不需拆卸排污，降低了劳动强度，避免了调试和维修过程中的拆卸和排污、省工、省力、省时。

四、安装、使用、维护

１、直接安装在产品管道上，不需任何支撑结构，一般靠近被保护的设备前。

２、冲洗可分两阶段进行。一是清洗排污阶段，打开排污阀约30秒的时间，根据管内杂质情况定，让杂质从排污口排出；二是反冲洗阶段，排污阀仍打开，开启水流转向阀约30秒，将粘附在过滤网上的留物反冲洗排出。

３、该设备无易损件，只定期根据水质进行排污即可。
