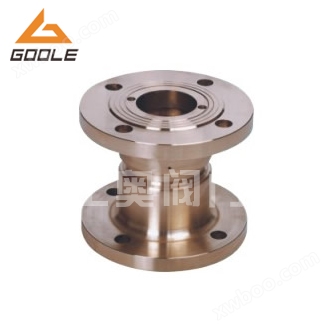

Y43X比例式减压阀

简要描述：Y43X比例式减压阀由阀体、活塞、压盖及O型圈、密封垫片等零件组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

Y43X比例式减压阀由阀体、活塞、压盖及O型圈、密封垫片等零件组成。该减压阀在阀门内腔设置浮动式活塞利用活塞两端不同的横截面积造成压力差从而改变进水与出水的压力状况。在管道受压的情况活塞两端的面积之差，造就了阀门进出口端进水与出水差异，达到减压目的。该比例式减压阀即减“动压”又减 “静压”，运用先进的工艺制造与表面处理，防腐防锈对水质绝无污染。本公司生产在比例式减压阀，体积小，外形美观，质量可靠，具有流量大，灵敏度高，开启自如等特点，克服了内压比例阀水压通过活塞时形成的涨力，摩擦力大的缺点，使其性能更加稳定，使用寿命更长活塞运动自如，流体不隔层通过，提高了介质适用温度。
该比例式减压阀分为2：1、3：1、3：2、4 ：1、5：1、5：2等

一、Y43X比例式减压阀产品特点：

运用液压原理轻制，结构简单、新颖合理、比例准确、工作平稳、无噪声和水外向水锤冲击，可减动压和静压，安装简单、方便、使用可靠，能保护供水设备因水压过高而遭到损坏。Y43X比例式减压阀材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。

二、Y43X比例式减压阀主要技术参数：

适用介质		水、气体
适用温度		≤90℃
压力误差		≤8％
最小开启压力	2∶1	0.2MPa
	3∶1	0.3MPa
连接形式		法兰、内螺纹
主要零件材料	阀体	锡青铜	不锈钢	铸铁
	内件	锡青铜	不锈钢	锡青铜或不锈钢

三、Y43X比例式减压阀主要外形尺寸：

公称通径DN（mm）	A	D3
25	232	115/125
32	246	140/150
40	256	150/155
50	270	165/175
65	306	185/200
80	320	210/230
100	340	240/265
125	400	275/300
150	429	310/350
200	358	355/400

型号	公称压力 PN（MPa）	公称通径 DN（MM）	L
Y43X-10T(B型)	1.0	50	80
		65	95
		80	110
		100	125
		125	140
		150	175
		200	200
Y43X-16T	1.6	50	80
		65	95
		80	110
		100	125
		125	140
		150	175

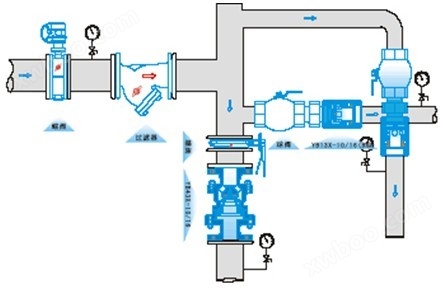

四、Y43X比例式减压阀安装示意图：

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购Y43X比例式减压阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型Y43X比例式减压阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。
