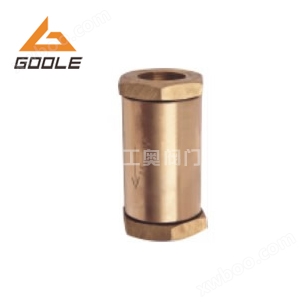

Y13X比例式减压阀

简要描述：Y13X型比例式减压阀也是一种自动阀门

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

Y13X型比例式减压阀也是一种自动阀门。该阀利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况，达到减压目的。Y13X比例式减压阀外形美观、内件抗磨损、耐腐蚀、比例准确、工作平稳。广泛应用于生活给水、消防分区供水系统。
一、Y13X比例式减压阀结构特点及工作原理
Y13X型比例式减压阀主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。本阀阀体由两部分组成，并采用内螺纹连接式。阀内有活塞为灯罩式，底部有数个圆孔，底面接有阀座（丁腈橡胶）与阀体直接密封。该阀结构严谨、新颖、运行流畅（水流稳，无噪声）、体形轻巧（节约安装空间）、便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。
二、Y13X比例式减压阀工作原理
Y13X型比例式减压阀在进口压力流动介质的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。

三、Y13X比例式减压阀外形连接尺寸

公称通径DN（MM）	尺寸（MM）
公称通径DN（MM）	C	L	D
15	1/2"	80	50
20	3/4"	80	50
25	1"	90	54
32	1 1/4"	100	60
40	1 1/2"	110	68
50	2"	120	80

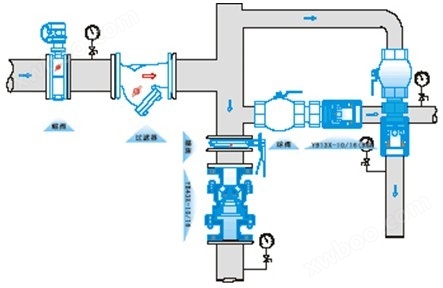

四、Y13X比例式减压阀安装示意图：

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购Y13X比例式减压阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型Y13X比例式减压阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

黄铜减压阀系列产品为您推荐：200P减压阀、Y43X比例式减压阀
