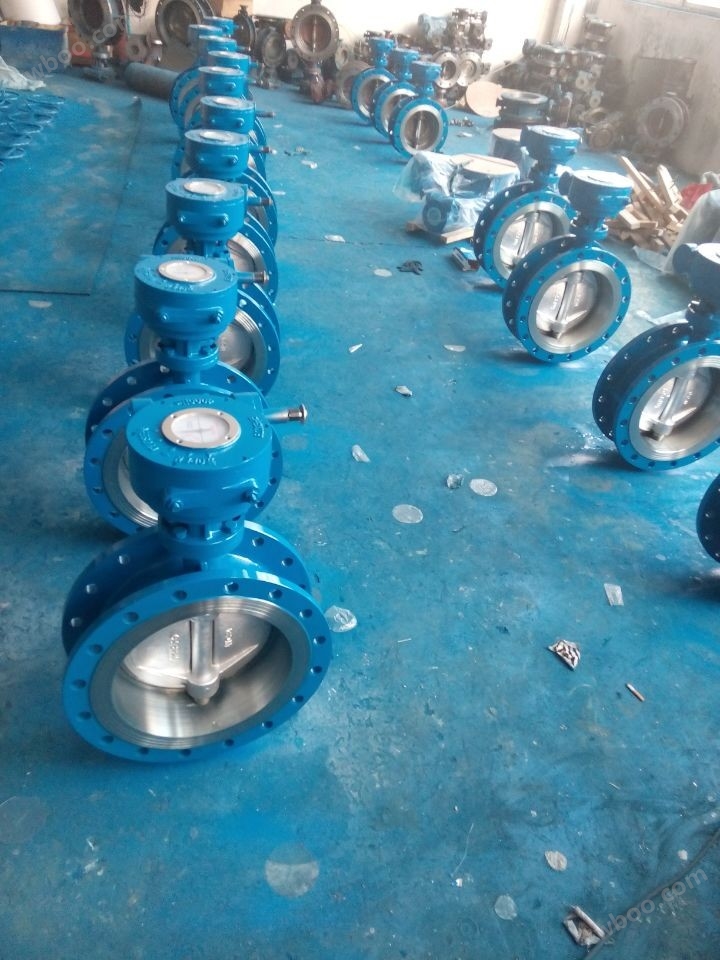

双向压蝶阀

简要描述：金属硬密封双向压蝶阀是本公司研发的较新一代金属密封蝶阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

金属硬密封双向压蝶阀是本公司研发的较新一代金属密封蝶阀。该系列蝶阀引进国外先进的制造技术，以独特新颖的结构，获得高品质性能。该阀结构合理，密封严密可靠、流阻小、压差低、驱动灵活省力，使用寿命倍增。符合GB12238《法兰和对夹连接蝶阀》和JB/T8527《金属密封蝶阀》标准，并参照美国 ANSI/AWWAC504标准，采用CAD辅助设计，阀轴中心线不在阀板密封面上，径向偏心。由于在加工和装配过程采用了予应力设计，使阀门在反向受力时产生的相对位移得到充分补偿，因此双向压蝶阀不论正向或反向受压，均能在全额压差下达到零泄漏。

一、双向压蝶阀的性能特点

1、特殊的结构形式可任意调整密封比压，使密封面不易损坏，提高阀门的使用寿命。
2、蝶阀操作扭矩较小，转90度启闭，轻便迅速。
3、流阻小，具有良好的水力特性，流量特性近似倾斜直线，节能效果好，双向密封对水流无方向要求。
4、蝶阀密封性能可靠，启闭次数达20000次以上，使用寿命20年以上。
5、阀板采用符合流体力学性能的平衡形结构流道设计，在阀门全开时阻力系数≤0.15。

双向承压蝶阀标准规范：
设计制造标准：GB/T 12238-2008、JB/T8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

三、主要技术参数：

公称通经DN（mm)	50～2000
公称压力PN（MPa)	1.0	1.6	2.5
密封试验(MPa)	1.1	1.76	2.75
强度试验(MPa)	1.5	2.4	3.75
适用温度	-29℃～425℃
适用介质	热水、蒸汽、供热
驱动方式	蜗轮传动

四、主要零部件材料：

零件名称	材料
阀体/填料压盖	WCB
蝶板	不锈钢304
阀杆	不锈钢304
蝶板密封圈	不锈钢、石墨夹层的复合结构
阀体密封面	合金钢
填料	柔性石墨
手轮	球墨铸铁
