DP27导阀型隔膜式减压阀

简要描述：结构特点和用处： DP27导阀型隔膜式减压阀为球墨铸铁材质

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

结构特点和用处：

DP27 导阀型隔膜式减压阀为球墨铸铁材质。阀体，主阀阀芯，导阀阀芯阀座，内部弹簧及滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10：1，控制准确。当压力调节范围超过10：1时，应采用两个减压阀串联布置。DP27G为软阀座型号，用于压缩空气系统，或其它工业气体（不适用于氧气）。DP27减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远程调控等多种功能。常用规格有DN15∽50,PN1.6/2.5MPa,使用工作温度DP27≤232℃,DP27G≤120℃,压力调节范围(锥形弹簧)0.02∽1.7MPa。

性能指标：

灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F-E:DP27G最高工作温度120℃。
G-G：DP27E最高工作温度是190℃@10barg。
注意：该系列产品的压力调节范围是0.2-1.7barg。

主要技术参数：

公称压力	PN25
PMA最高允许压力	A-D-E 25bar g @ 120℃
PMA最高允许压力	A-B-C 17.2bar g @ 40℃
TMA最高允许温度	232℃ @ 21bar g
TMI最低允许温度	-10℃
PMO最大工作压力	DP27 DP27G 17barg
PMO最大工作压力	DP27E 10barg
TMO最大工作温度	DP27 232℃ @ 21bar g
	DP27E 190℃ @ 10bar g
	DP27G 120℃ @ 25bar g
TMIO最低工作温度	0℃
出口压力范围	0.2-1.7bar g
最高冷态测试压力	38bar g

主要零件材料：

零件名称	零件材料
阀体阀盖	球墨铸铁/WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	316
调节弹簧	60Si2Mn
主阀弹簧	50CrVA

流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	2.8	5.5	8.1	12.0	17.0	28.0	45.5	60.1	93.3	146	186

Cv(UK)=Kv × 0.963 Cv(US)=Kv × 1.156

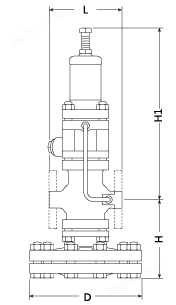

连接尺寸：

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500
